Creo-2.0 03-06: 使用柔性镜像

提问人:刘团圆发布时间:2020-10-13
使用柔性镜像

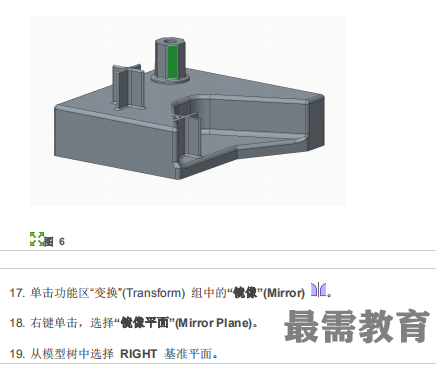

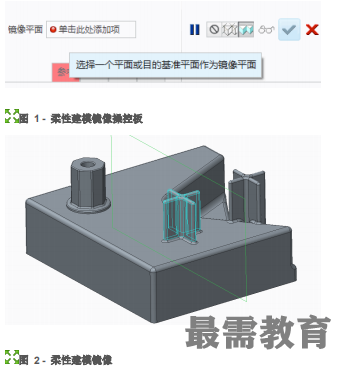

“柔性建模”的“镜像”特征可让您绕某个参考平面镜像几何。会自动延伸曲面,并会在相交边处重新创建倒圆角。“柔性建模”的“镜像”特征也可以包含基准几何,例如曲线、轴和平面。“参考”(Reference) 选项卡可用于定义附件、指定倒圆角的创建,以及限制边几何。“选项”(Option) 选项卡可用于定义延伸曲面和分割曲面。

   若无法按默认创建镜像,清除“连接镜像几何”(Attach Mirrored Geometry) 选项可能会有所帮助。通过使特征处于未附加状态,您可以看到几何的部分,并了解无法创建镜像特征的原因。


过程设置:

1. 为避免命名冲突,建议您先保存您的工作,然后单击“文件”(File) > “关闭”(Close) 直到不显示任何模型,再单击“文件”(File) > “管理会话”(Manage Session) > “拭除未显示的”(Erase Not Displayed)。

2. 单击“文件”(File) > “管理会话”(Manage Session) > “设置工作目录”(Set Working Directory) ,然后导航到 PTCU\CreoParametric1\Flexible_Modeling\Flexible_Mirror

文件夹并单击“确定”(OK)

3. 单击“文件”(File) > “打开”(Open) 然后双击 MIRROR.PRT 。
