Creo-2.0 03-04: 应用柔性偏移

提问人:刘团圆发布时间:2020-10-13
应用柔性偏移

“柔性建模”的“偏移”特征可让您偏移几何、延伸产生的曲面以将其附加至周围几何,并可在所选曲面与零件其余部分的相交处重新创建现有倒圆角。

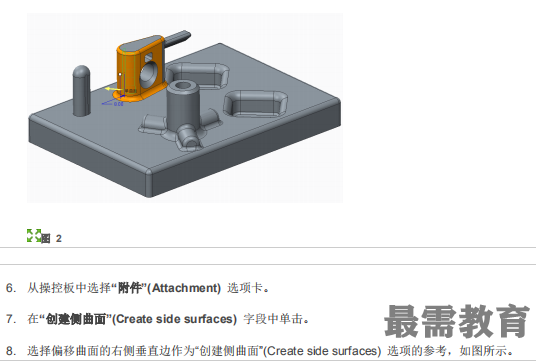

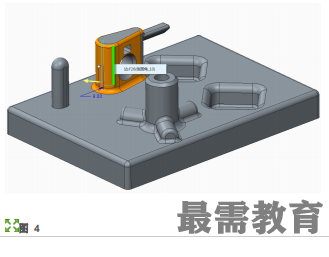

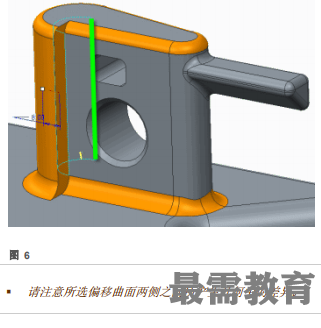

要偏移任何几何,只需选择要偏移的曲面并选择“偏移”(Offset) 来访问拖动器与尺寸值即可。“附件”(Attachment) 与“选项”(Option) 选项卡提供了一些可选功能,可用来操控偏移结果,例如“连接偏移几何”、“创建倒圆角几何”、“创建侧曲面”以及“延伸和相交”。

image.png  image.png

过程设置:

1. 为避免命名冲突,建议您先保存您的工作,然后单击“文件”(File) > “关闭”(Close) 直到不显示任何模型,再单击“文件”(File) > “管理会话”(Manage Session) > “拭除未显示的”(Erase Not Displayed)。

2. 单击“文件”(File) > “管理会话”(Manage Session) > “设置工作目录”(Set Working Directory) ,然后导航到 PTCU\CreoParametric1\Flexible_Modeling\Flexible_Offset

文件夹并单击“确定”(OK)

3. 单击“文件”(File) > “打开”(Open) 然后双击 OFFSET.PRT 。




image.png  image.png  image.png


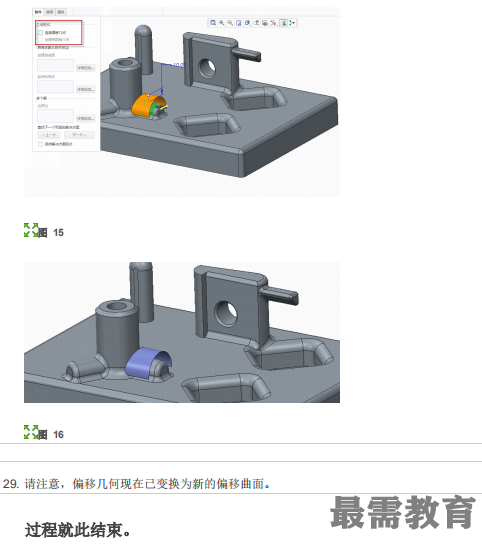

image.png  image.png
