Creo-2.0柔性建模设计02-06: 利用几何规则

“几何规则”可让您轻松识别及收集设计意图曲面集。您可以使用智能选择工具来分析几何。无论您在处理导入的模型还是在处理原生 Creo 模型，智能选择工具的作用均相同。

要访问“几何规则”，您必须先选择曲面。选择参考或种子曲面后，可以定义曲面集合。

定义初始曲面集后，您可以添加其它规则和曲面，或只是完成集合。您可通过按下 CTRL 键来组合 (添加或移除) 多个选择。

过程: 利用几何规则

事前准备

隐藏/取消隐藏

过程设置：

1. 为避免命名冲突，建议您先保存您的工作，然后单击“文件”(File) > “关闭”(Close) 直到不显示任何模型，再单击“文件”(File) > “管理会话”(Manage Session) > “拭除未显示的”(Erase Not Displayed)。

2. 单击“文件”(File) > “管理会话”(Manage Session) > “设置工作目录”(Set Working Directory) ，然后导航到PTCU\CreoParametric1\Flexible_Modeling\Geometry_Rules 文件夹并单击“确 定”(OK)

3. 单击“文件”(File) > “打开”(Open) 然后双击 GEOMETRY_RULES_SELECTION.PRT 。

1. 任务 1. 使用“几何规则”选择工具。

1. 禁用所有“基准显示”类型。

2. 选择“柔性建模”(Flexible Modeling) 选项卡。

3. 选择前表面，如图所示。请注意，当选择种子曲面时，会激活“几何规则”。

6. 清除“共面”(Coplanar) 复选框。

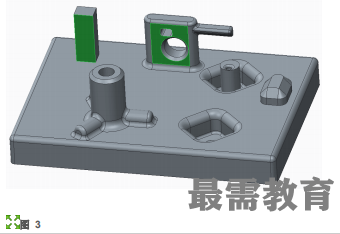

7. 选择“平行”(Parallel) 复选框。请注意，现在不仅选择了之前的共面曲面，而且还选择了模型中的所有平行曲面。

请记住，“几何规则”为动态规则，可在收集曲面过程中应用此规则。重新生成每个模型时，都将对这些规则进行评估。

8. 单击“确定”(OK)，关闭“几何规则”(Geometry Rules) 对话框。

9. 单击图形窗口来清除选择。

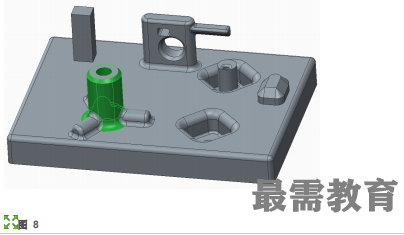

10. 选择圆柱曲面，如图所示。

13. 单击“确定”(OK)，关闭“几何规则”(Geometry Rules) 对话框。

14. 单击图形窗口来清除选择。

15. 选择腔槽顶边的其中一个倒圆角曲面，如图所示。

18. 单击“确定”(OK)，关闭“几何规则”(Geometry Rules) 对话框。

19. 单击图形窗口来清除选择。

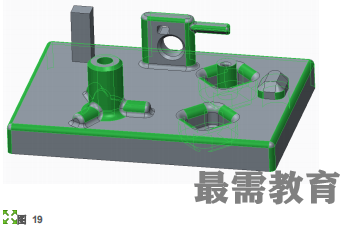

20. 选择圆柱曲面，如图所示。

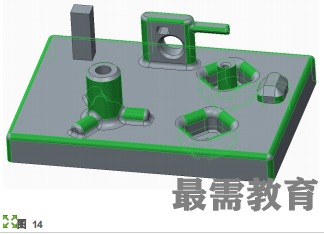

 由于圆柱体是凸的，因此现在会选择整个模型中的所有凸曲面。

23. 选择“相同凸度”(Same Convexity) 规则后，再选择“同轴”(Coaxial) 规则选项，如图所示。

24. 选择“所有可用规则”(All applicable rules) 以同时满足两个所选规则并缩小收集范围，如图所示。

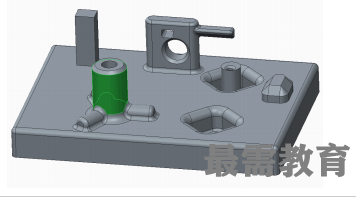

 在“同轴”与“相同凸度”规则均适用的情况下，将只选择圆柱体外部曲面。

过程就此结束。
