Creo-2.0柔性建模设计02-05: 应用倒圆角选择

提问人:刘团圆发布时间:2020-10-13
应用倒圆角选择

在凸边或凹边上创建的倒圆角分别为凸倒圆角或凹倒圆角。只有在主曲面为凹形且具有相同半径值时,才会选择凹次级曲面。相同规则也适用于凸倒圆角。

从倒圆角形状收集曲面时,也会收集连接它们的过渡曲面。


image.png  image.png

过程: 应用倒圆角选择

事前准备

隐藏/取消隐藏

过程设置:

1. 为避免命名冲突,建议您先保存您的工作,然后单击“文件”(File) > “关闭”(Close) 直到不显示任何模型,再单击“文件”(File) > “管理会话”(Manage Session) > “拭除未显示的”(Erase Not Displayed)。


2. 单击“文件”(File) > “管理会话”(Manage Session) > “设置工作目录”(Set Working Directory) ,然后导航到PTCU\CreoParametric1\Flexible_Modeling\Round_Selections 文件夹并单击“确 定”(OK)


3. 单击“文件”(File) > “打开”(Open) 然后双击 ROUND_SELECTION.PRT 。

任务 1. 使用倒圆角选择工具。

1. 禁用所有“基准显示”类型。

2. 选择“柔性建模”(Flexible Modeling) 选项卡。

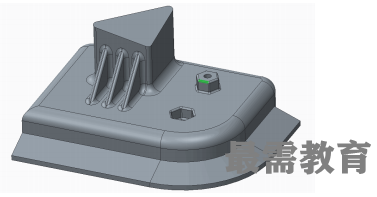

3. 选择较大的倒圆角曲面,如图所示。


4. 选择倒圆角曲面后,将光标置于“圆形”(Roundimage.png 工具上。

5. 现在光标位于“倒圆角和附加倒圆角”(Round with Secondary)image.png 工具上。请注意,当标准“圆形”工具在第一个过渡处完成时,“倒圆角和附加倒圆角”会将选择展开至与这些过渡相连接且

拥有相同半径值的倒圆角曲面。

image.png  image.png

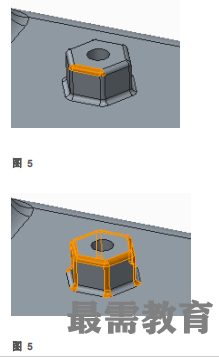

6. 选择圆角的顶边曲面,如图所示。

7. 选择倒圆角曲面后,将光标置于“圆形”(Round) image.png工具与“倒圆角和附加倒圆角”(Round withSecondary)image.png 工具上。请注意,在主要与次要倒圆角工具之间发生的不同曲面突出显示情况。

image.png  image.png

 请记住,只有当主曲面为凹时才会选择凹次级曲面。

8. 选择圆角的底边曲面,如图所示。

9. 选择倒圆角曲面后,将光标置于“圆形”(Round)工具与“倒圆角和附加倒圆角”(Round with Secondary) 工具上。请注意,只有当主曲面为凸时才会选择凸次级曲面。

image.png  image.png

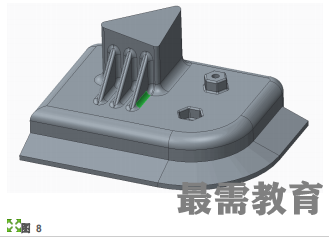

10. 选择肋倒圆角的其中一个曲面,如图所示。


11. 将光标置于“圆形”(Round) image.png工具上,然后单击“倒圆角和附加倒圆角”(Round with Secondary) image.png工具。


12. 按住 CTRL 键,并使用“倒圆角和附加倒圆角”(Round with Secondary) image.png选择三个肋倒圆角曲面集。


过程就此结束。
