Creo-2.0柔性建模设计02-04: 应用切口选择

可从几何凹边之上的种子曲面开始，收集切口形状的曲面。简单地说，如果切口是主形状，则符合下列条件时会将形状当作次级形状：

它是切口形状。

它比主形状“小”。

直接或通过其它次级形状将其附加至主形状。

孔一般情况下，会将与至少一个主形状曲面相交的通孔当作次级形状。

过程: 应用切口选择

事前准备

隐藏/取消隐藏

过程设置：

1. 为避免命名冲突，建议您先保存您的工作，然后单击“文件”(File) > “关闭”(Close) 直到不显示任何模型，再单击“文件”(File) > “管理会话”(Manage Session) > “拭除未显示的”(Erase Not Displayed)。

2. 单击“文件”(File) > “管理会话”(Manage Session) > “设置工作目录”(Set Working Directory) ，然后导航到 PTCU\CreoParametric1\Flexible_Modeling\Cut_Selections文件夹并单击“确定”(OK)

3. 单击“文件”(File) > “打开”(Open) 然后双击 CUT_SELECTION.PRT。

任务 1. 使用“切口”选择工具。

1. 禁用所有“基准显示”类型。

2. 选择“柔性建模”(Flexible Modeling) 选项卡。

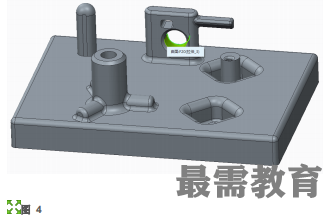

3. 选择拉伸切口中的底部平曲面，如图所示。请注意，当“柔性建模”(Flexible Modeling) 选项卡处于活动状态时，选择过滤器默认为“几何”(Geometry)。

4. 选择平曲面后，将光标置于“切口”(Cut) 工具上。

5. 在圆形切口中选择圆柱曲面，如图所示。

6. 选择平曲面后，将光标置于“切口”(Cut) 工具上。

7. 现在光标位于“切口和附加切口”(Cut with Secondary) 工具上。请注意，在使用主要与次要切口工具时发生的不同曲面选择情况。

8. 在腔槽中选择侧曲面，如图所示。

9. 选择曲面后，将光标置于“切口”(Cut) 工具上。

 曲面选择会在圆柱体及其顶部曲面之间的过渡处完成 (从凹到凸)。

10. 在仍选择曲面的情况下，将光标置于“切口和附加切口”(Cut with Secondary) 工具上。请注意，圆柱体顶部曲面与较小孔曲面现都包括在内。

过程就此结束。
