Creo-2.0柔性建模设计02-03: 应用凸台选择

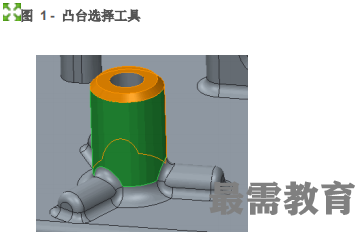

可从几何凸边之上的种子曲面开始,收集伸出项形状的曲面。简单地说,如果凸台是主形状,则符合下列条件时会将形状当作次级形状:
1.它是凸台形状。
2.它比主形状“小”。
3.直接或通过其它次级形状将其附加至主形状。
孔一般情况下,会将与至少一个主形状曲面相交的通孔当作次级形状。
过程: 应用凸台选择
事前准备
隐藏/取消隐藏
过程设置:
1. 为避免命名冲突,建议您先保存您的工作,然后单击“文件”(File)>“关闭”(Close)直到不显示任何模型,再单击“文件”(File) > “管理会话”(Manage Session) > “拭除未显示的”(Erase Not Displayed)。
2. 单击“文件”(File) > “管理会话”(Manage Session) > “设置工作目录”(Set Working Directory) ,然后导航到PTCU\CreoParametric1\Flexible_Modeling\Boss_Selections 文件夹并单击“确 定”(OK)

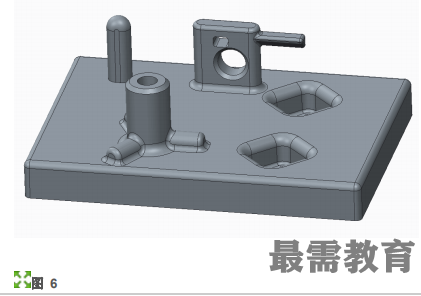

3. 单击“文件”(File) > “打开”(Open) 然后双击 BOSS_SELECTION.PRT 。
1. 任务 1. 使用“凸台”选择工具应用“凸台”选择。
1. 禁用所有“基准显示”类型。
2. 选择“柔性建模”(Flexible Modeling) 选项卡。
3. 选择前平曲面,如图所示。
在“柔性建模”(Flexible Modeling) 选项卡中,选择过滤器默认为“几何”(Geometry)。
4. 选择平曲面后,将光标置于“凸台”(Boss) 工具上。

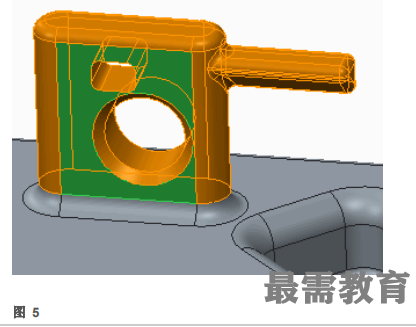

5. 请注意,会突出显示构成凸台的主要曲面。
6. 仍选择平曲面的情况下,将光标置于“带有附属形状的凸台”(Boss with Secondary) 工具上。请注意与凸台选择的差异。
7. 单击图形窗口来清除选择。
8. 选择圆柱曲面,如图所示。

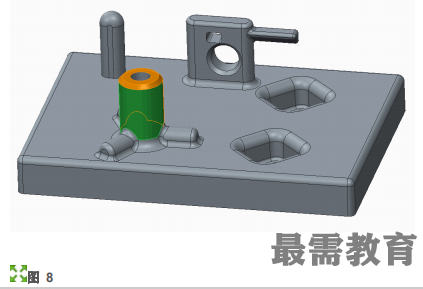

9. 选择圆柱曲面后,将光标置于“凸台”(Boss) 工具上。请注意,底部的孔与较小伸出项阵 列未突出显示。如图所示。
10. 选择圆柱曲面后,将光标置于“带有附属形状的凸台”(Boss with Secondary) 工具上。请 注意,底部的孔与较小伸出项阵列均已突出显示。

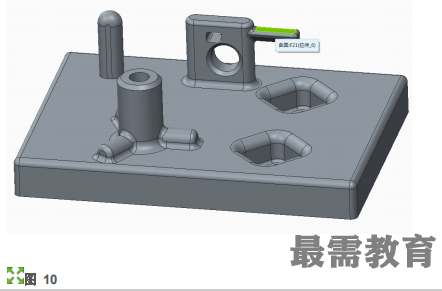

11. 选择顶部曲面,如图所示。
12. 将光标置于“凸台”(Boss) 工具上。请注意,使用“凸台”工具可以选择较小形状。
过程就此结束。
