Creo-2.0柔性建模01-03: 柔性建模流程1

提问人:刘团圆发布时间:2020-10-13

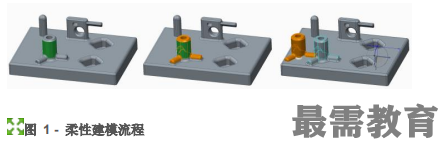

选择初始曲面

正如您现在已了解到的,“柔性建模”工具仅对几何有效。因此,您必须选择曲面才能创建“柔性建模”特征。当选择“柔性建模”(Flexible Modeling) 选项卡时,选择过滤器会自动更新为“几何”,使得可立即开始选择流程。

通常需要先选择您要移动或修改的几何的曲面;不过,也可以在启动工具后选择各个曲面或曲面集。


创建所需曲面集

形状选择工具与“几何规则”可帮助您识别及收集设计意图曲面集。智能选择工具可在导入的Creo 模型与原生 Creo 模型上以相同方法分析几何与函数。


 “柔性建模”特征可通过选择种子曲面来创建。您可以使用下列其中一个选项来完成对所需曲面集的选择:

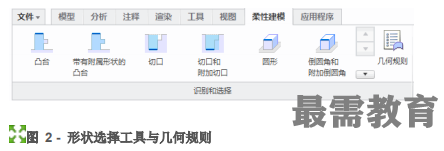

 使用功能区内“识别和选择”(Recognize and Select) 组中的形状选择工具,如图 2 所示。

 使用功能区内“识别和选择”(Recognize and Select) 组中的“几何规则”。  在图形窗口中右键单击,从弹出菜单中访问选择工具,例如“相切曲面”(Tangent Surfaces) 和“实体曲面”(Solid Surfaces)。  按下 CTRL 键,同时使用以上工具来创建曲面选择组合。


您也可以使用标准曲面选择组合来手动创建所需曲面集,例如:

 按下 CTRL 键。

 按下 SHIFT 键。

 使用例如“种子和边界”等工具。

请注意,“柔性几何”特征会在重新生成每个零件时评估选择条件。在不使用智能选择规则的情况下创建曲面集会限制“柔性建模”特征的潜能。

形状选择

      应用形状选择工具之前,您应先选择种子曲面。选择种子曲面后,当将光标置于其中一个形状选择工具之上时,曲面集会以动态方式预先突出显示。

      当突出显示所需曲面时,您可通过单击形状选择工具来完成收集。 可通过按下 CTRL 键来组合(增加或减少) 多个选择。

几何规则

       当您要创建曲面集来操纵并非以一般方式连接的多个曲面 ( 例如“共面”或“平行平面”, 或“相等半径”圆角) 时,请应用“几何规则”。

       此外,您必须选择满足“所有”还是“任何”所选几何规则。
