如何在AutoCAD中绘制三维曲面？

在AutoCAD中，不仅可以绘制球面、圆锥面、圆柱面等基本三维曲面，还可以绘制旋转曲面、平移曲面、直纹曲面和边界曲面。使用“绘图”---“曲面”子菜单中的命令或“曲面”工具栏可以绘制这些曲面

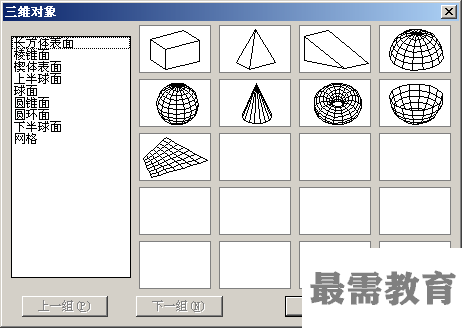

选择“绘图”---“曲面”---“三维曲面”命令，利用打开的“三维对象”对话框，可以绘制大部分三维曲面，如长方体表面、棱锥面、楔体表面及球面等。

选择“绘图”---“曲面”---“三维面”命令(3DFACE)，可以绘制三维面。三维面是三维空间的表面，它没有厚度，也没有质量属性。由“三维面”命令创建的每个面的各顶点可以有不同的Z坐标，但构成各个面的顶点最多不能超过4个。

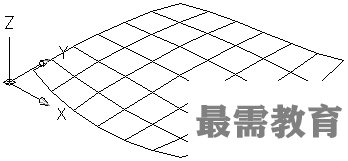

选择“绘图”---“曲面”---“三维网格”命令(3DMESH)，可以根据指定的M行N列个顶点和每一顶点的位置生成三维空间多边形网格。M和N的最小值为2，表明定义多边形网格至少要4个点，其最大值为256。

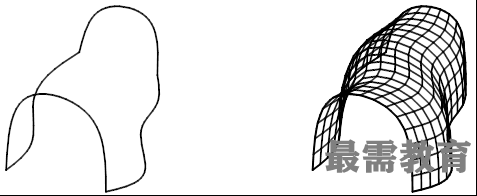

选择“绘图”----“曲面”---“旋转曲面”命令(REVSURF)，可以将曲线绕旋转轴旋转一定的角度，形成旋转曲面。

选择“绘图”----“曲面”----平移曲面”命令(RULESURF)，可以将路径曲线沿方向矢量进行平移后构成平移曲面。

选择“绘图”|“曲面”|“直纹曲面”命令(RULESURF)，可以在两条曲线之间用直线连接从而形成直纹曲面。

选择“绘图”---“曲面”---“边界曲面”命令(EDGESURF)，可以使用4条首尾连接的边创建三维多边形网格。
