Creo-2.0柔性建模01-01: 了解柔性建模

提问人:刘团圆发布时间:2020-10-13
了解柔性建模

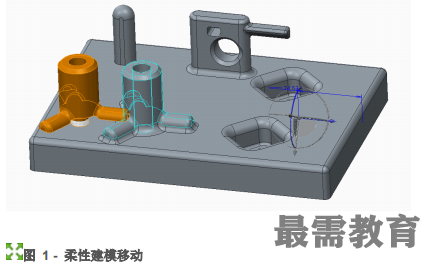

“柔性建模”是以几何为基础的一组编辑工具,不支持创建新几何。所有操作都完全以几何为基础,不会利用现有的、以特征为基础的模型信息。现有几何的特征或元件参考会自动重定向为修改的几何。因此,装配到销钉的零件会保持其参考,并且会在您使用“柔性建模”的“移动”特征移动销钉时随之移动,如图 1 所示。


由于以几何为基础,因此“柔性建模”工具会像在旧 Pro/ENGINEER 或新 Creo 模型上一样,以相同方式在导入几何上执行。“柔性建模”不是独立的建模系统,而是一组与标准参数建模技术一起操作的集成工具。一般使用情况包括:

1. 使用没有设计意图的模型。

o 编辑非原生几何文件。

o 分配新的设计意图。

o 控制作为“特征”的曲面集。

2. 使用包含已废弃设计意图的模型。

o 旧参数模型难以使用/修改。

o 零件设计要求已改变;需要新控制。

o 分配新的设计意图,而不是重建。

3. 创建紧急更改 (在任何模型上)。 o 执行直接修改,而无需了解现有模型或设计意图。

“柔性建模”可独立于基础几何来创建可将几何选择方式与几何操作方法保存在特征中的参数特征。
