Creo-2.0动态机构仿真操作手册7.1

提问人:刘团圆发布时间:2020-10-13

7 分析结果

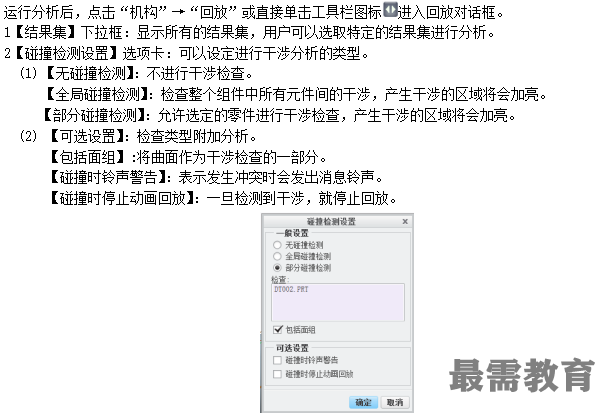

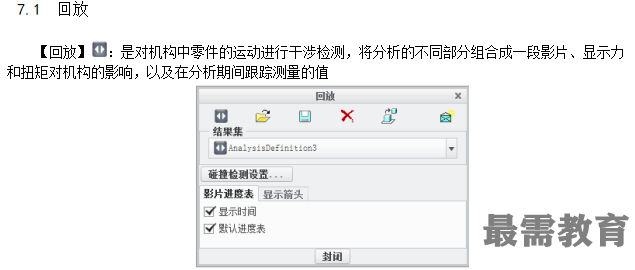

分析结果是机构分析的主要目的。通过使用“机构设计”模块和“机构”模块创建机构模型,使用机构分析工具对创建的模型进行分析,将分析结果保存在模型中。使用回放、测量、轨迹曲线等工具将分析

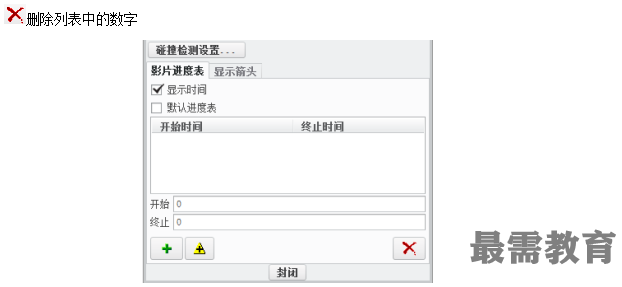

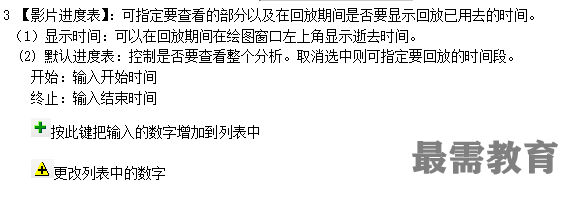

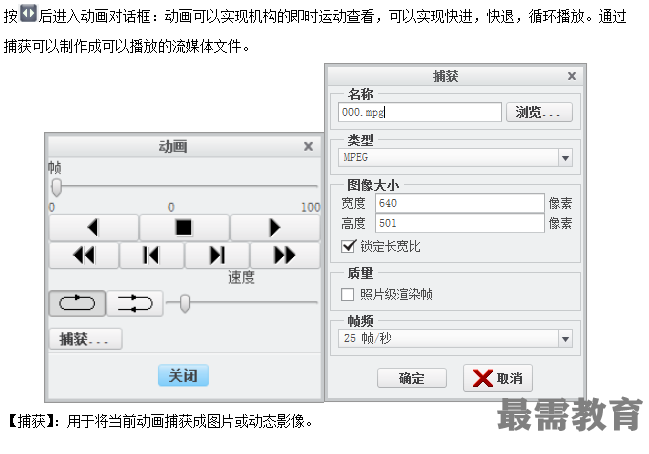

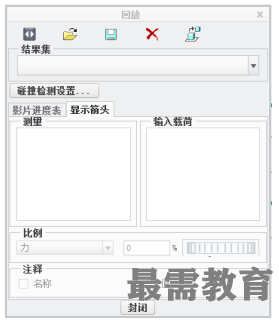

4【显示箭头】 设置回放过程中显示测量、载荷等箭头。


【测量】设置回放中显示的测量箭头,选中列表框中选项前的复选框,该测量项将在回放过程中显示。

【输入载荷】用于设置在回话中显示载荷箭头,选中列表框中选项前的复选框,该载荷将在回放过程中显示。

【比例】设置力、力矩、速度、加速度等运动参数在回放中箭头显示的大小比例,在列表框中选择选项,在其后的文本框中键入显示比例或用其后的调节轮盘调节。

【注释】选项组设置是否在回放过程中显示名称和数值。
