CREO2.0参数化设计第三步:绘制渐开线齿轮轮廓曲线

提问人:刘团圆发布时间:2020-10-13

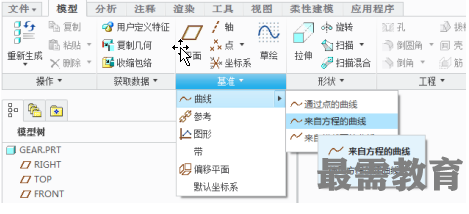

1、点击曲线-来自方程的曲线-选择笛卡尔坐标-进入程序编辑器

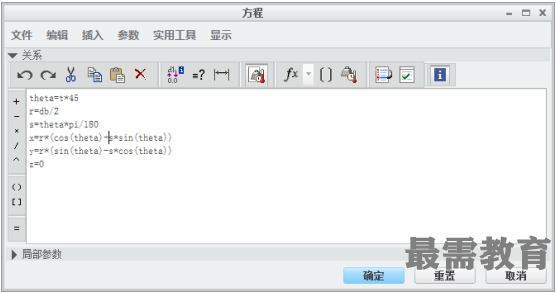

2、在程序编辑器输入以下方程:


3、编写完成后保存退出-在绘图窗口就产生一条曲线。

4、以RIGHT面和TOP面创建基准轴A-1;以分度圆和曲线为参照创建参考点PNT0;以点PNT0和中心轴A-1为基准创建平面DTM1;以DTM1平面为基准,以中心坐标为轴创建齿廓中心面DTM2。

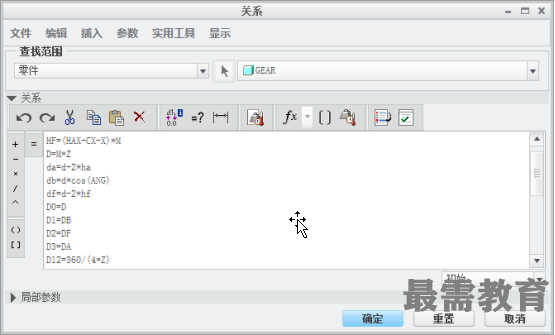

5、打开关系窗口输入:D12=360/(4*Z),按再生按钮。


以DTM2为中心创建镜像特征,生成对称的渐开线,创建齿廓。
