基于开放草图

提问人:刘团圆发布时间:2020-10-12

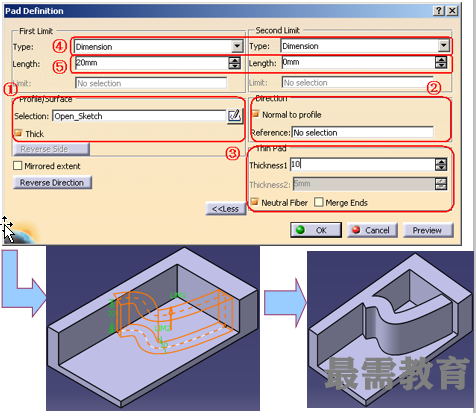

①选择/创建草图,勾选厚度

②选择/创建拉伸方向(如果是草图可以采用默认方向-草图平面的法向)选择一个方向,方向指示元素可以选择直线段、实体边、平面(法线方向)

③输入厚度值,选择厚度定义方向

④选择拉伸终止方式

⑤输入终止数值


Tips1:如果开放草图能够与现有的实体封闭或接近封闭,则可以实现封闭草图拉伸的效果。请在范例中不勾选厚度选项试试

Tips2:厚度选项在CATIA实体设计命令中均代表草图线段直接增厚进行实体造型
