装配约束

提问人:刘团圆发布时间:2020-10-12

      通过定义装配约束,可以指定零件相对于装配体(部件)中其他部件的放置方式和位置。在CATIA V 5中,装配约束类型包括相合、接触、偏移固定等。

1.相合约束

 使用相合约束可以使部件中两个平面、两条直线或者两个点重合。


2.接触约束

 使用接触约束可以对选定的两个面进行约束。

image.png     image.png

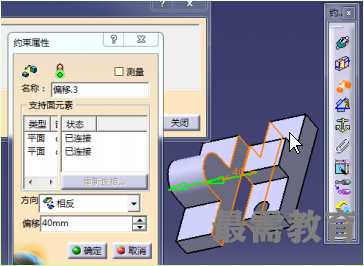

3.偏移约束

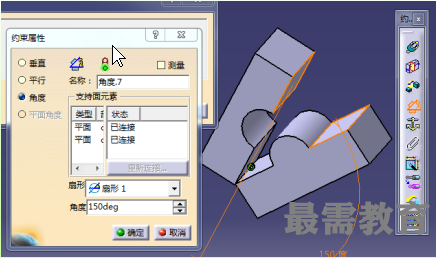

4.角度约束


5.固定约束

固定约束是将部件固定在图形窗口的当前位置。

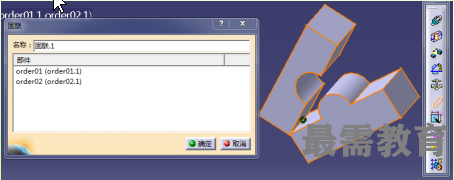

6.固联约束

  固联约束可以把装配体中两个或多个元件根据当前位置固定成为一个群体,移动一个部件,其他部件也将被移动
