倒圆角

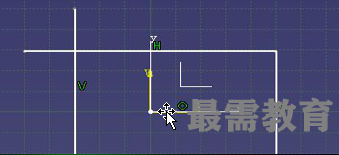

通过【操作】工具栏上的【角】工具        ，可对任意相交的曲线倒圆角。单击。 【角】工具 【草图】工具栏扩展为如图所示，其中的辅助工具分别为【修剪所有元素】、 【修剪第一个元素】 、 【不修剪】 、 【标准线修剪】 、 【构造线修剪】和【构造线未修剪】。

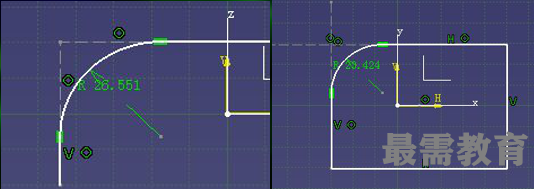

         1. 【修剪所有元素】    在倒圆角的同时，将圆角外的线段修剪掉。

         2. 【修剪第一个元素】    在倒圆角的同时，将圆角外的先选择的线段修剪掉。

         3. 【不修剪】    在倒圆角的同时不修剪圆角外的线段。

         4. 【标准线修剪】    在倒圆角的同时，将交点外的线段修剪掉。

         5. 【构造线修剪】    在倒圆角的同时，将交点外的线段修剪掉，并将圆角外的线段转换为构造线。

         6. 【构造线未修剪】    在倒圆角的同时，将圆角外的线段转换为构造线。
