绘制点

 通过【轮廓】工具栏上的【点】工具        ，可以绘制出各种点。绘制方法与使用【直线】工具绘制直线时相同。单击【点】工具下的小三角可展开 【点】工具栏，如图所示。

1. 【绘制点】工具

       【绘制点】工具     用于通过鼠标单击绘制点元素。在想要生成点的位置单击即可绘制一个点。要注意如果【捕获网格点】选项是选中的，则只能在网格点上绘制点。

2. 【通过坐标创建点】工具

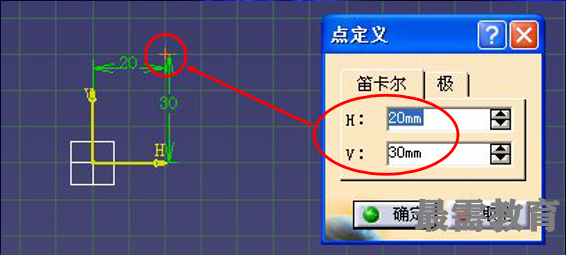

       【通过坐标创建点】工具         用于通过给定坐标值的来创建点元素。单击该工具按钮，弹出【点定义】对话框（如图所示），在对话框中输入点的坐标值按【确定】按钮，即可创建一个点。可使用笛卡尔坐标系或极坐标系。

 2. 【等分点】工具

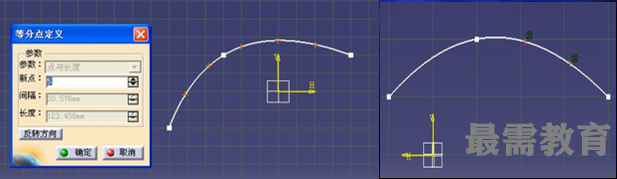

       【等分点】工具         用于在基准上绘制等分点。单击该工具按钮，再选择基准元素，如直线、曲线、圆等（也可先选择基准元素再按该工具按钮），弹出【等分点定义】对话框（如图所示），在对话框中设置等分点的个数，按【确定】即可绘制需要的等分点。

        在弹出对话框后，点击曲线上一点，可以以该点为基准作等间隔点，在参数中可先【点与长度】、 【点与间隔】和【长度与间隔】。

3. 【交点】工具

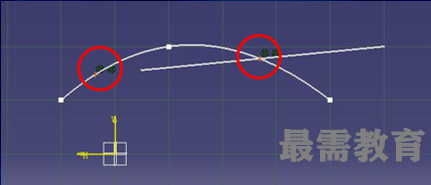

       【交点】工具         用于两曲线的交点。单击该工具按钮，再选择两相交元素，即可绘制交点。

        直线与曲线相交，或直线的延长线与曲线相交，则这些交点都会被绘制出来。

 4. 【投影点】工具

       【投影点】工具         用于把曲线外的点投影到曲线上来创建曲线上的点。单击该工具按钮， 【草图】工具栏扩展为如图所示。

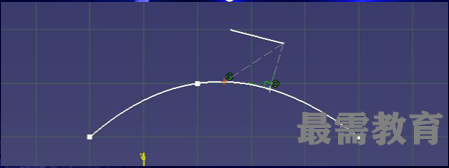

        先选择投影方式，再选择要投影的点，如果是【直角投影】，则直接选择被投影曲线即可绘制投影点。如果选择的是【按方向投影】，则先用鼠标单击另外一点确定一个投影方向轴，再选择被投影曲线即可绘制出投影点。
