绘制直线

提问人:刘团圆发布时间:2020-10-12

通过【轮廓】工具栏上的【直线】工具        ,可以绘制出各种直线草图轮廓。单击【直线】工具的下拉箭头,即可展开全部的【直线】工具,如图所示。

image.png      image.png

       1. 【线段】工具

       【线段】工具用于通过两点绘制线段。在草图工作区任意单击两点即可绘制线段,如图所示。

        2. 【直线】工具

       【直线】工具        用于通过两点绘制无限长直线。单击【直线】工具按钮, 【草图工具栏】将变成如上右图所示,增加了三个按钮,分别是水平直线、垂直直线和任意方向直线,在草图工作区任意单击两点即可绘制直线。

       3. 【双切线】工具

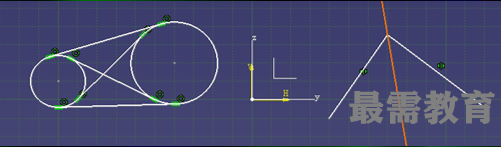

       【双切线】工具       用于绘制两个圆、圆弧等曲线的公切线。选择草图工作区中的两条曲线,即可绘制出公切线,如图所示。

        4. 【角平分线】工具

       【角平分线】工具        用于绘制角平分线。选择草图工作区中两个非平行直线,即可绘制出角平分线,如图所示。


        5. 【法线】工具

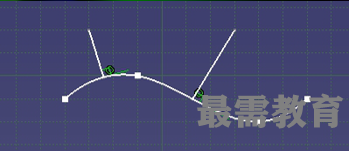

       【法线】工具       用于绘制直线或曲线的法线。单击【法线】工具, 【草图工具】将扩展为如图所示。选择草图工作区任意单击一点确定法线的第一极点,再选择直线或曲线,即可绘制出直线或曲线的法线,如图所示。如果单击扩展工具栏中的       按钮,则先选择曲线,再确定法线极点。


image.png   image.png
