绘制二次曲线

提问人:刘团圆发布时间:2020-10-12

通过【轮廓】工具栏上的【二次曲线】工具        ,可以绘制出各种二次曲线草图轮廓。单击【二次曲线】工具的下拉箭头,即可展开全部的【二次曲线】工具,如图所示。


       1. 【椭圆】工具

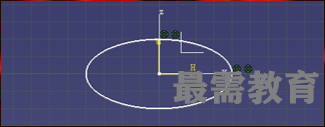

       【椭圆】工具用于通过两点绘制线段。首先在草图工作区任意单击一点确定椭圆的中心,移动鼠标并单击确定椭圆一边的半径,再移动鼠标确定椭圆另一边的半径,单击即可绘制出可椭圆,如图所示。


       2. 【抛物线】工具

       【抛物线】工具        用于绘制抛物线。首先在草图工作区任意单击一点A确定抛物线的焦点,再单击一点B确定抛物线的顶点,然后根据提示选择抛物线的起点C和终点D,即可绘出所需的抛物线,如图所示。


        3. 【双曲线】工具

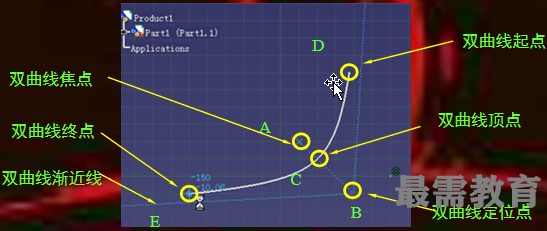

       【双曲线】工具        用于绘制双曲线。首先在草图工作区任意单击一点A确定双曲线的焦点,再单击一点B确定双曲线的定位点(即双曲线两条渐近线的交点),再单击一点C确定双曲线的顶点,然后根据提示选择双曲线的起点D和终点E,即可绘出所需的双曲线,如图所示。


        4. 【二次曲线】工具

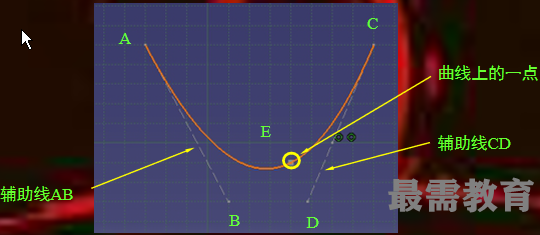

       【二次曲线】工具        用于绘制任意二次曲线。首先在草图工作区任意单击两点,确定一条辅助线AB ,再单击两点确定另一条辅助线CD ,再单击一点E即可绘出二次曲线,该曲线与两条辅助线在A点和C点相切,如图所示。
