绘制连续轮廓

提问人:刘团圆发布时间:2020-10-12

通过【轮廓】工具栏上的【轮廓】工具        ,可以绘制出连续的草图轮廓,该轮廓可以是封闭的也可以是非封闭的。绘制封闭轮廓时,当轮廓曲线封闭时即结束轮廓绘制。绘制非封闭轮廓时,按【Esc】键或单击其它工具按钮即可结束轮廓绘制。

1. 单击【轮廓】工具,【草图】工具栏扩展为如图所示状态。

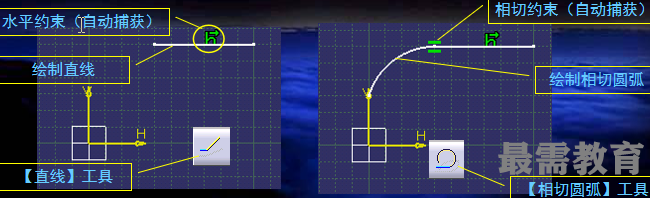

2. 单击【草图】工具栏中的【直线】工具,绘制直线,如下图所示。


3. 单击【草图】工具栏中的【相切圆弧】工具,绘制相切圆弧,如图所示。

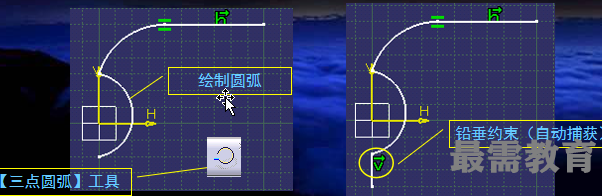

4. 单击【草图】工具栏中的【三点圆弧】工具,绘制圆弧,如下图所示。


5. 单击【草图】工具栏中的【直线】工具,绘制直线,如上图所示。

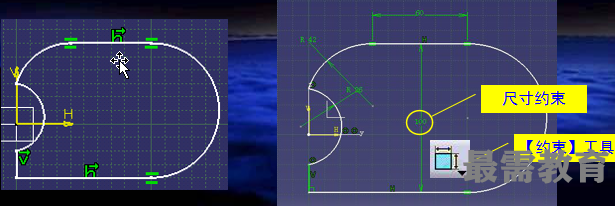

6. 继续绘制其余曲线,完成的轮廓如下图所示。


7. 单击【约束】工具栏中的【约束】工具,添加尺寸约束,如上图所示。

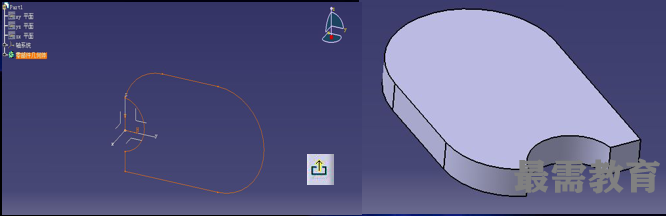

8. 单击【退出工作台】按钮,返回其它工作台,如图所示。


9. 如果返回的是零件设计工作台,可用相应的零件设计工具,将该草图生成为实体,如图所示。
