CorelDRAW中基本绘图工具的运用

在CorelDRAW中，规则图形是日常设计中常用到的工具之一，日常中见到的绝大多数图形都可以借助这些基本绘图工具完成。今天将给大家介绍的基本绘图工具有：矩形、圆和多边形。我为大家演示所用的软件版本是CorelDRAW 2019 for Win。

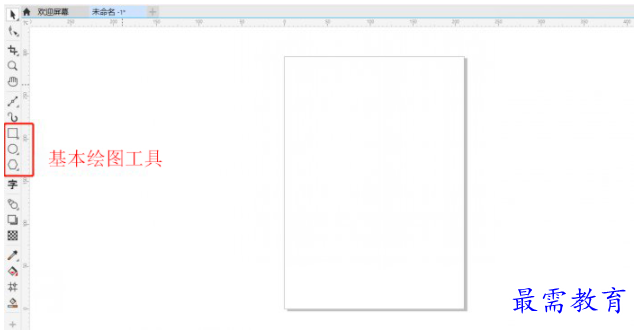

图1：基本绘图工具所在的位置

这三种基本的绘图工具在绘画的工程中，有一些类似的地方，比如：按下Ctrl可以绘制正圆、正矩形、正多边形。按住Shift键可以从中心进行绘制。下面我来一一为大家介绍这些绘图工具的运用。

一、图形绘制

1.矩形工具

选择矩形工具，用鼠标左键可以在界面绘制任意矩形,按住Shift键就可以得到正矩形，就是我们所说的正方形，同时按住Shift键和Ctrl键一同绘制就可以绘制从中心出发的正方形。

图2：绘制出任意矩形、正方形和从中心出发的正方形

矩形有一些独特的参数，较实用的就是圆角、扇形角和倒菱角，在它们的后面有四个参数框，中间有把锁。这个小锁可以锁上或者打开，如果是锁住的转态，则四个角是同步变化的，如果打卡的话，则可以分别调整。

图3：矩形特殊参数的位置

选中第一个矩形，打开小锁，选择圆角，设置第一个数字为4mm；第二个矩形，选择扇形角，同样设置第一个参数为4mm；第三个则设置为倒菱角，参数4mm。

图4：设置圆角、扇形角和倒菱角后的样子

上面的图4就是分别设置一个角为圆角、扇形角和倒菱角后的矩形的样子。有了这些设置，我们可以轻易得到很规则但有些复杂的图形。

2.椭圆形工具

单击椭圆形工具，同样在画布上可以绘制一个任意的椭圆，如果我们按下Ctrl键，我们可以得到正圆，按下Shift键可以的从中心绘制的圆。

圆形也有一些自己独立的参数，比如有椭圆、饼形和弧形。饼形和弧形的区别就是一个是封闭式的，一个是开放式的。在它们的后面，有两个参数的设置是用来设置扇形和弧形的角度的。

图5：圆形独特参数的设置

我们画三个圆，分别选中椭圆形、饼形和弧形会得到以下图形。当然，如果再选中第二个或是第三个图形，再选择椭圆形，它们又会恢复成封闭的椭圆。

图6：椭圆形、饼形和弧形的样子

3.多边形工具

同样，按住Ctrl键和Shift键，同时拖动鼠标，我们可以得到一个从中心出发的正多边形。

图7：多边形边数的调整

我们可以通过调整边数来获得不同边数的多变形，多边形最少的边数是三边。

二、颜色填充

仔细观察可以发现，我们刚刚绘制的只有轮廓，里面没有填充色，接下来我教大家如何给图形填色。在CorelDRAW的软件界面的右侧，有默认的调色板吸附在界面上，是用来给图形填充颜色的。

图8：调色板

选中图形，鼠标左键点击一下调色板上的一个色块就可以填充颜色了，点击鼠标右键，它会对轮廓进行上色。 图9是不同颜色填充的效果。

图9：形状内部填充颜色和轮廓上色

在调色板的最上面，有一个白色色块加斜杠的小方块，用鼠标左键单击它，表示取消内部填充颜色，鼠标右键点击，表示取消轮廓上色。
