Origin中自定义坐标轴功能应用实例

先绘制一张图，，导入数据，选取数据，点击点线模板绘制出图线。绘制好的图线如下图所示，图片左侧是对应的数据表。

为了自定义坐标轴的刻度，需要在数据表中添加自定义的坐标值，这样就能够为坐标轴的修改提供依据。如下图所示，添加了两列数据列，其中一列是数值，另一列是文字。

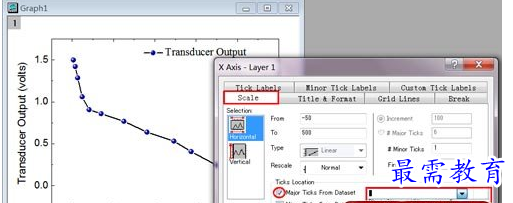

前面说过，Origin制图的最基本原则是“想要修改什么就直接双击什么”。要实现自定义坐标轴，在横坐标的位置标注某些特定的温度值，很明显，我们需要修改坐标轴，那么直接双击横坐标。在弹出的对话框中选择Scale选项卡，在下方的Ticks Locations选项中，勾选Major Ticks From Dataset，然后从右侧的下拉菜单里选择我们新添的[Book1]Sheet1!C"Custom Temperature"，选好以后点击Apply，就能预览到自定义的横坐标轴了。【这里我点击Apply而不是直接点击OK，是因为我们还有用到此对话框，不着急关闭它，以免重复点击浪费时间】

直接点击Apply后会发现，坐标值有交盖的现象，这是由于其中233.15和273.15两个值太接近，需要再次调整，对坐标轴的数值进行旋转。点击对话框中的Custom Ticks Labels选项卡，在Rotation (degree)选项后填写45，表示将坐标值逆时针旋转45°，如下图所示：

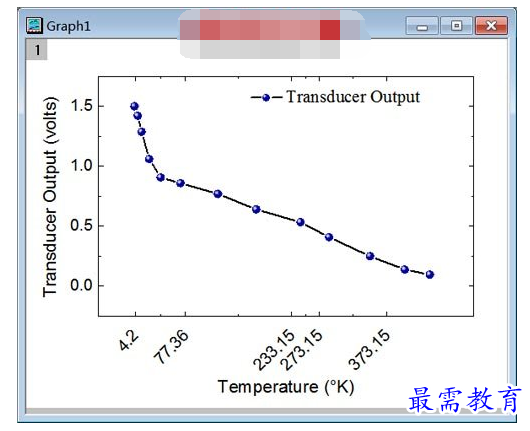

点击Apply后就能看到，图中的横坐标数值已经逆时针旋转了45°，原先坐标数值交盖的问题就解决了。

下面将顶部的坐标轴也进行标记，但是标记的方式不是在Scale中(因为Scale选项卡中只有底部的横坐标)，而是在Tick Labels选项卡中，如下图所示。先在左侧的Selection: 选项中选择Top，表示要对顶部的横坐标轴进行修改，然后勾选Show Major Labels，在Type选项中，要选择Tick-indexed dataset选项，表示要引用数据表中的某一列数据，然后在Dataset下拉菜单中找到添加的[[Book1]Sheet1!D"Custom Label"，然后点击Apply。

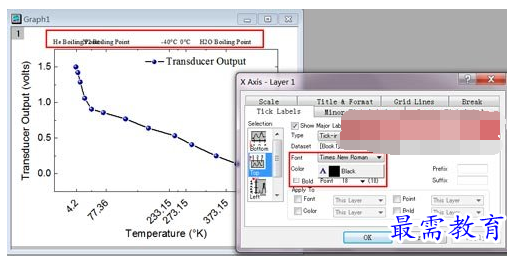

可以看到图中的顶部坐标轴已经标记上了添加的文字说明。与刚才的底部横坐标类似，由于文字比较多，文字之间也是交盖在一起的。需要在Custom Ticks Labels选项卡中，对文字的方向进行调整。另外，在Tick Labels选项卡中，可以对文字的字体Font，字号Point，粗体Bold和颜色Color进行调整。如下图红框所示：

重复刚才在Custom Ticks Labels选项卡中的操作，先在左侧的Selection: 选项中选择Top，在Rotation (degree)选项后填写45，就能将顶部的标记逆时针旋转45°了

为了让上下两个坐标轴的标注能更明显的对应，可以在图中加上网格线来辅助我们查看，方法是，选择Grid Lines选项卡，在Selection：中选择Vertical，表示添加纵向的网格线，然后勾选Major Grids，表示只添加主刻度的网格线，在Line Type中选择- - - Dash，用虚线来绘制网格线。如下图所示：
