使用origin绘制多层图形

4.1、打开项目文件

例子为\Tutorial\Tutorial_3.opj

4.2、Origin的多层图形模板

Origin自带了几个多图层膜板.这些模板允许你能够在取得数据以后,只需单击"2D Graphs Extended"工具栏上相应的命令按钮,就可以在一个绘图窗口把数据绘制为多层图。

在项目\Tutorial\Tutorial_3.opj中四哥绘图窗口即为四个图形模板。它们分别为双Y轴(DoubleYAxis)、水平双屏(Horizontal2Panel)、垂直双屏(Vertical2Panel)和四屏(4Panel)图形模板。

双Y轴图形模板

如果数据中有两个因变量数列，它们的自变量数列数列相同，那个可以使用此模板。

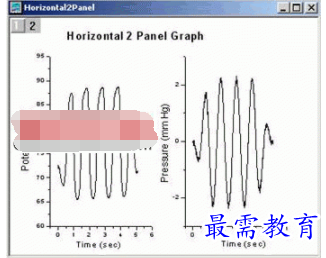

水平双屏图形模板

如果数据中包含两组相关数列，但是两组之间没有公用的数列，那么使用水平双屏形模板。

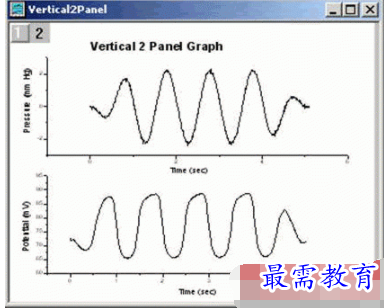

垂直双屏图形模板图

水平双屏图形模板的前提类似，只不过是两图的排列不同

四屏图形模板

如果数据中包含四组相关数列，而且它们之间没有公用的数列，么使用四屏图形模板。

上述四种膜板再加上九屏图形模板就是Origin所提供的自带多图形模板。

4.3、在工作表中指定多个X列

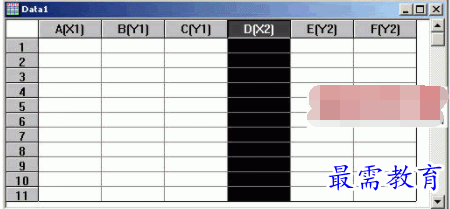

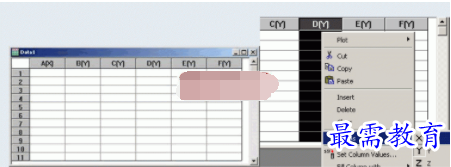

对准D点右键选择SetAs X设为X列得到

说明:默认Y与左侧最近的X轴关联,也就是BC与A，EF与D关联。

4.4、创建多层图形

Origun允许用户自己定制图形模板。如果你已经创建了一个绘图窗口，并将它存为膜板，以后就可以直接基于此模板绘图，而不必每次都一步步创建并定制同样的绘图窗口。

4.4.1、创建双层图

步骤:

(1) 激活“Layers”的工作表窗口。

(2)单击“sinx”列的标题栏，使其高亮，表示该列被选中。

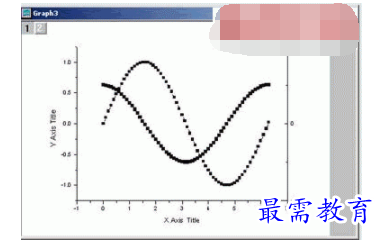

(3) 作出单层图

(4) 在激活Layer窗口的前题下，Tools-》Layer，如下图，这个工具包含两类：

Add图层和Arrange图层

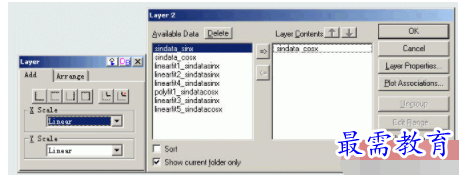

双击图层2做成右上图那样，然后OK

4.4.2 、关联坐标轴

Origin可以在各图层之间的坐标轴建立关联，如果改变某一图层的坐标轴比例，那么其它图层的也相应改变。

做法双击：Layer上的2图标，在调出的Layer对话框中点Layer Properties，然后选择Link Axes Scales。

4.5、存为模板

File→Save Template As，以后就可以用此模板。
