Origin9.1中绘制风向玫瑰图(Binned Data)的方法

1、本例采用Wind Rose-Binned Data法绘制，数据如下。

2、选中所有数据，进入Plot-Specialized菜单，点击Wind Rose-Binned Data。

3、Origin9.1生成的默认图如下。

4、从上图可以看出，坐标显示方向很多。在此本例只想显示N,E,S,W四个主要方向。双击外围的方向标签弹出Axis Dialog，左侧选择Tick Labels下的Outer，右侧在Display下的Display中输入N E S W，字母间用空格分开。

5、完成后得到下图，方向只有四个了，但位置不对。不过从中可以发现是按照角度的主刻度顺序放置的。

6、因此双击刻度弹出Axis Dialog，左侧选择Angular Axes下的Scale，将右侧Major Ticks下的Type设置为By Increment，将刻度增量Value设置为90(即0,90,180,270)。

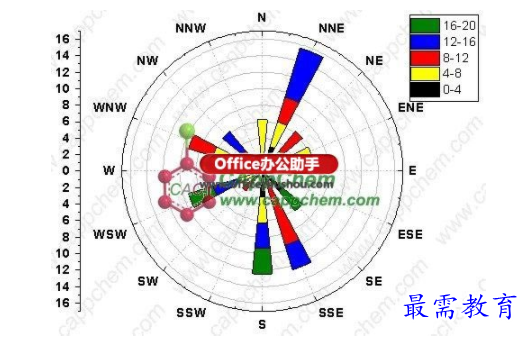

7、完成上述设置后，即可得到本文最初的风向玫瑰图了。
