3DMAX2014中怎么画筷子模型

提问人:刘团圆发布时间:2021-09-18

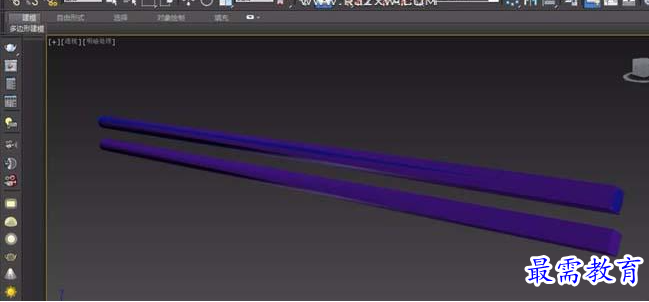

第1步、先看看做的筷子模型,

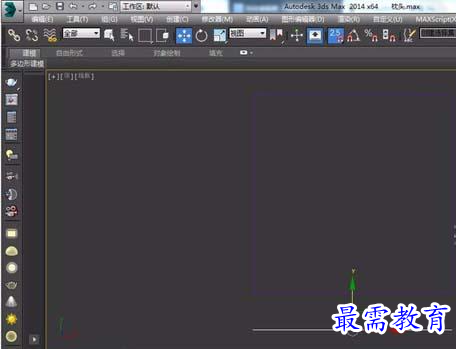

第2步、打开3DMAX2014软件,新建文件,在顶视图中绘制一个350mmx350mm的长方形,然后选择捕捉顶点模式,以正方形为基础绘制出一条长350mm的一条直线段,如下图所示。

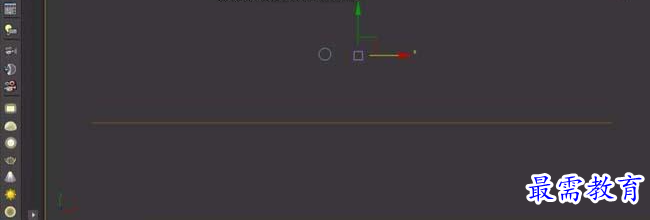

第3步、然后删除正方形,仅保留350mm的线段。再接着在顶视图绘制筷子的截面造型,一个边长8mm的矩形,一个半径4mm的圆形,如下图所示。

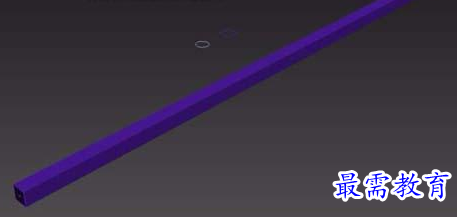

第4步、在选择创建几何体下面的复合对象,点击放样,在路径百分之零的位置点击获取图形再点击正方形,如下图所示。

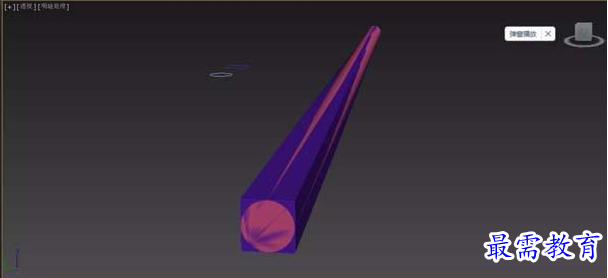

第5步、在把路径值调节为100%,之后在点击获取图形,在点选圆形,具体图形如下面图纸所示。

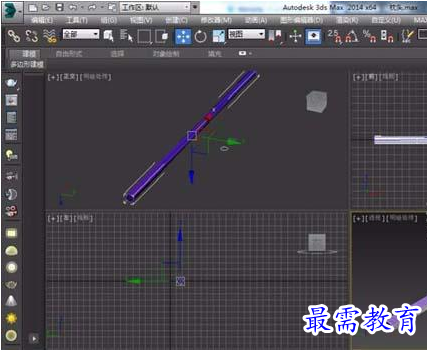

第6步、从上图可以看出现在的筷子处于一个扭曲的状态,我们需要对筷子的起始点进行45度的角度旋转,如下图所示。

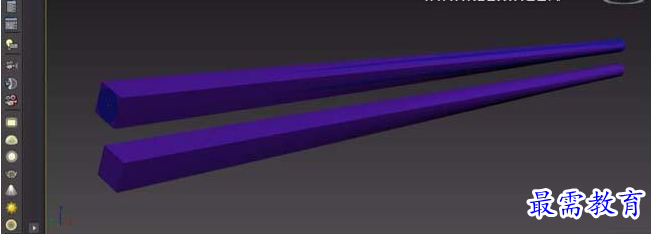

第7步、然后把筷子转变为可编辑多边形,在把筷子复制一份,把圆形和四方形删除掉,就可以了。
