SolidWorks工程图图层设置的步骤

第1步、打开工程图模板文件，一定得是文件类型为.drwdot的工程图模板文件。在工具栏任意位置右击，在弹出菜单里勾选“图层”工具栏。

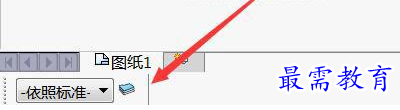

第2步、这时候图层工具栏会出现在软件界面的左下角。

第3步、设置图层。点击左下角的“图层属性”按钮，进入图层设置对话框。

第4步、SW的图层不需要设置太多，根据线型样式设置几个就可以了。其中粗实线层可以设置厚度为0.35,0.4,或0.5。中心线层颜色为红色。当然你也可以设置花哨一些，但没什么必要。设置完成后，点击“确定”按钮退出。

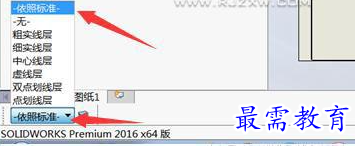

第5步、点击左下角图层属性按钮旁边的图层列表下拉框，选择“依照标准”。一定要确保你的图层使用方式为依照标准。这样才能发挥出SW图层的巨大威力。
