SOLIDWORKS自定义属性的设置

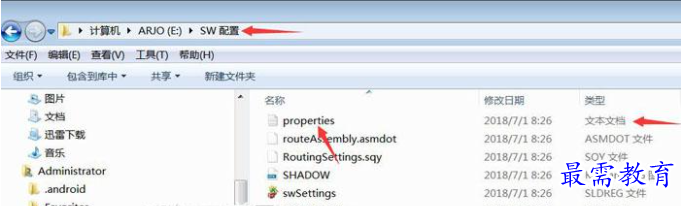

第1步、创建一个SW配置的专用目录。再创建一个名为properties.txt的文本文件，保存在这个目录中。

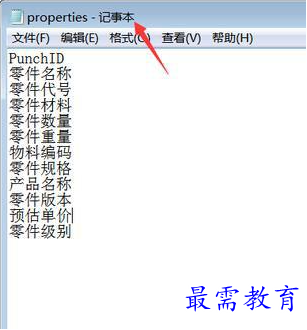

第2步、编辑文本文件。一行输一个自定义属性。输入完毕后保存。以后如果自定义属性有改动，需要再次编辑这个文件。

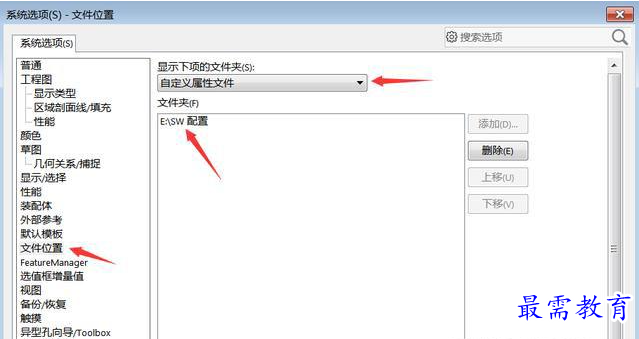

第3步、将自定义属性文件和SW对接。完成自定义属性的灌入。打开“选项”对话框，左边选中“文件位置”，右边的下拉框中选“自定义属性文件”。删除原来系统默认的文件目录，添加第一步创建的SW配置目录。点击“确定”按钮退出。

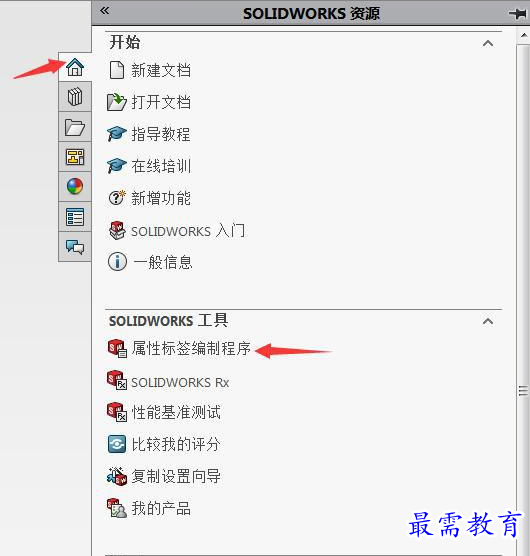

第4步、创建零件和装配体的属性卡。启动属性标签编制程序。

第5步、分别创建零件属性卡和装配体属性卡。保存到SW配置目录中。

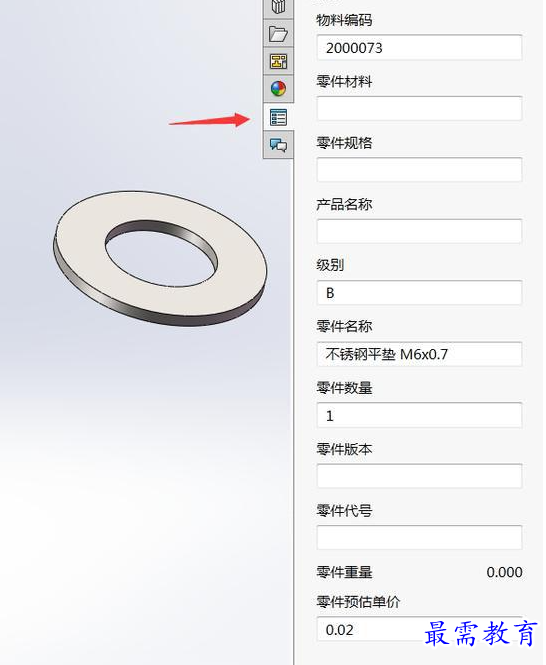

第6步、创建完成后的软件界面，右侧会出现属性卡页面。
