solidworks拉伸与抽壳怎么用

提问人:刘团圆发布时间:2021-09-17

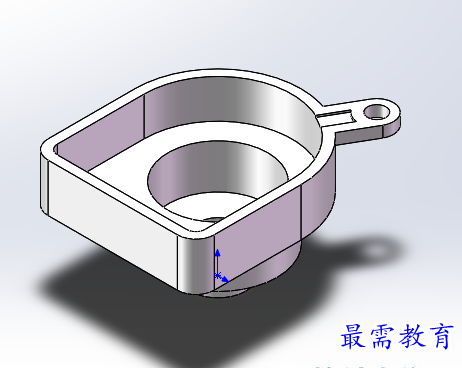

看看零件实体效果图:


1、打开solidworks软件,新建零件,点击确定。


2、点击草图里面的草图绘制,选择上视基准面,效果如下:


3、使用椭圆工具,绘制一个直径30mm的圆出来。


4、绘制好后,退出草图,设置拉伸的厚度,为15mm。点击绿勾确定。


5、点击特征的凸台拉伸,选择实体面。


6、同样使用圆角工具,绘制一个直径64mm的圆出来,


7、然后退出草图,设置凸台拉伸24mm。


8、同样的点击特征里面的凸台拉伸,选择实体的面。效果如下:


9、然后绘制下面的草图尺寸出来,效果如下:


10、然后进行实体凸台拉伸,设置拉伸的厚度为26mm。


11、同样的方法,点击特征的凸台拉伸,选择实体的面。效果如下:


12、绘制下面的草图出来,效果如下:


13、然后还是一样设置凸台拉伸,设置方向向下,厚度为6mm。


14、然后点击特征里面的抽壳。选择上面要删除的面。


15、还有底部要删除的面。设置抽壳厚为5mm。


16、效果就完成了。
