solidworks使用三点圆弧画相切圆
提问人:刘团圆发布时间:2021-09-17
1、打开solidworks2016软件,点击新建零件,点击草图--草图绘制,选择前视基准面。

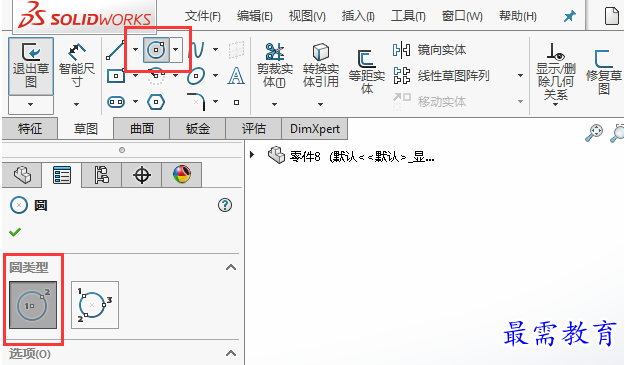

2、我们选绘二个圆出来,那就先点击圆工具,点击中心圆。
3、绘制下面20、15的直径圆出来,二个圆之前标一下尺寸,改为30mm。
4、然后点击圆弧,选三点圆弧,效果如下:
5、然后点击大圆,再点击下圆,再点另一种方法。效果如下:
6、这样效果就出来了,效果如下:
7、然后选择圆弧与小圆一起选后,就可以点击相切,效果如下:
8、设置相切完成后,就可以修改圆弧的半径了。效果如下:
9、以上就是画相切圆弧的方法。
