solidworks多半径圆角的使用方法

下面给大家介绍的是solidworks多半径圆角的使用方法，喜欢的朋友可以一起来关注软件自学网学习更多的solidworks教程。

平面效果图如下：

1、打开solidworks2016软件，点击新建--零件--确定。

2、点击前视基准面--拉伸凸台/基体，效果如下：

3、在前视基准面，绘制一个40x40的矩形出来，效果如下：

4、输入凸台--拉伸设置，给定深度为20。

5、然后选中右视基准面/基体，效果如下：

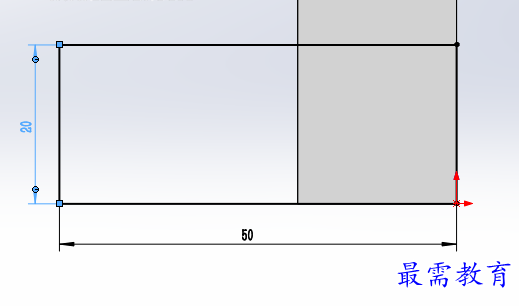

6、然后绘制一个50x20的矩形出来，效果如下：

7、然后退出草图，转入凸台--拉伸设置，给定深度为20.

8、然后按住ctrl不住，选择要倒圆角的实体边线。点击特征圆角设置。

9、然后就可以点击圆角里面的多半径圆角，双击实体上面的半径参数，就可以修改要的半径哦。

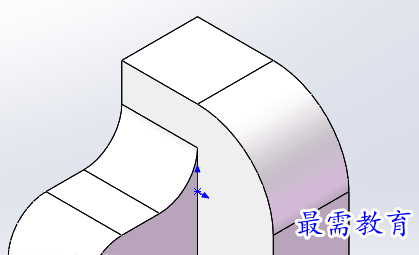

10、完成后的效果如下：
