solidworks拉伸倒圆角画图

提问人:刘团圆发布时间:2021-09-16

下面给大家分享的是solidworks拉伸倒圆角画图的实例讲解,主要是用拉伸凸台/基体、倒圆角处理。步骤如下:



1、打开solidworks2016软件,新建零件,点击确定。


2、点击前视基准面,点击拉伸凸台/基体。效果如下:

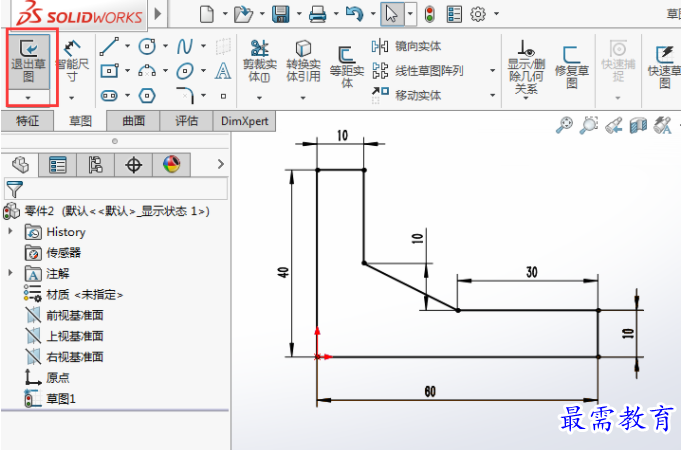

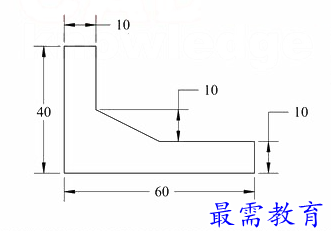

3、然后绘制下面的草图出来,效果如下:

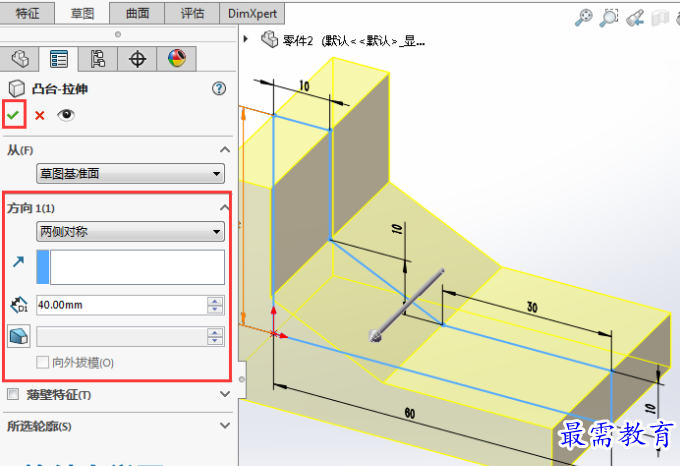

4、退出草图后,设置两侧对称,设置40mm.打勾完成。效果如下:

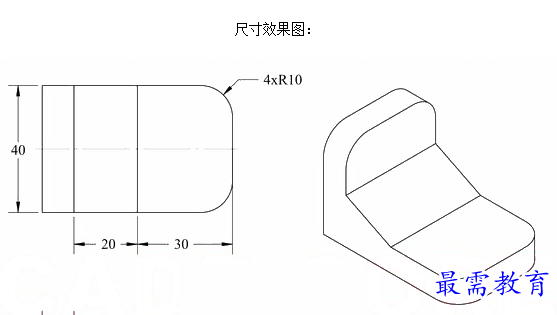

5、点击倒圆角工具,绘实例进行倒圆角设置,半径R10MM,效果如下:


6、这样圆角就倒好了。
