solidworks方管折弯怎么画

下面给大家介绍的是solidworks方管折弯怎么画的方法与步骤，希望能帮助到大家！

1、打开solidworks软件，点击新建图标，点击零件菜单，点击确定。

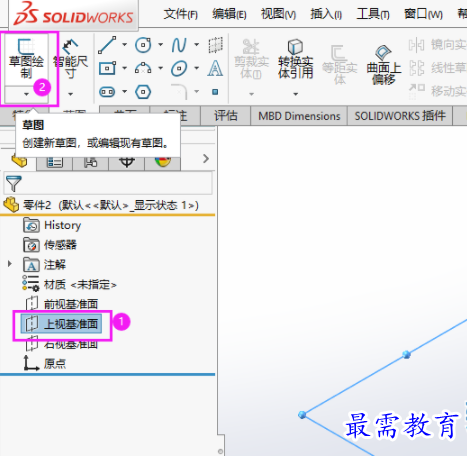

2、点击上视基准面，点击草图绘制。效果如下：

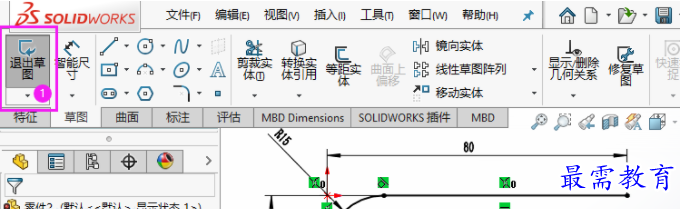

3、绘制下面的草图路径出来，尺寸如下图，然后点击退出草图。

4、点击参考几何体。点击基准面。

5、第一参考，选择直线2的草图线。第二参考，选择直线2的端点。

6、基准面创建好后，选中点击草图绘制。

7、然后在基准面上，绘制下面的正方形出来，效果如下：

8、点击特征的扫描，选草图轮廓，截图选正方形草图。路径选草图1等。

9、这样一个方管折弯就画出来了。
