solidworks使用接头改进变形

使用曲线到曲线变形时，可能需要添加和处理连接线。附加连接线允许您改进结果品质。最好匹配边线或尖锐（不连续）边线数不等的实体。

下一实例将示范更改、添加和对齐连接线对变形的改进。

欲使用连接线改进变形：

1.单击特征工具栏上的变形功能，或依次单击插入>特征>变形。

2.在 PropertyManager 中的变形类型下，选择曲线到曲线。

3.在变形曲线下，选择图形区域中一个实体上的边线作为初始曲线 PM_deform_initial_curve.gif。然后在目标曲线 PM_deform_target_curve.gif 中单击，选择图形区域中的曲面边线。

4.右键单击图形区域中的任意位置，然后选择显示连接线。

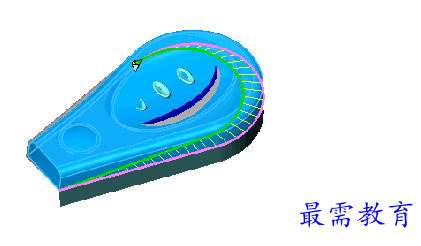

连接线显示初始和目标边线之间的常规参数（连接）。在这种情况下，可通过更改连接线对齐来改进结果。

5.欲更改连接线对齐，右键单击并选择添加连接线。一条带有蓝色控标的连接线将会出现。

6.在初始和目标边线上，拖动连接线控标到新位置。这将导致实体之间连接线的新对齐，从而改进变形。

7.根据需要添加连接线，改进实体之间的变形。一般而言，当连接线垂直于初始和目标曲面或边线时获得的结果最好。

8.单击确定。如果您碰到问题，如不能替换几何体之类的错误信息，在形状选项下移动形状精度滑杆。其它解决方案包括添加附加连接线以及重新对齐现有连接线。所产生模型是通过使用修改的连接线并选择曲面相切生成的。
