solidworks2020草图中的3D草图几何关系

下面给大家介绍的是solidworks2020草图中的3D草图几何关系，具体操作步骤如下：

2D 草图中可用的许多几何关系都可用于 3D 草图。

3D 草图绘制支持的额外草图几何关系包括：

1、通过曲面上一点的直线之间的垂直几何关系。

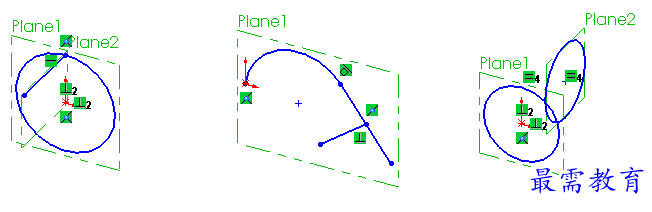

2、在一个草图基准面上生成的 3D 草图实体与在其他草图基准面上生成的 3D 草图实体之间的几何关系。

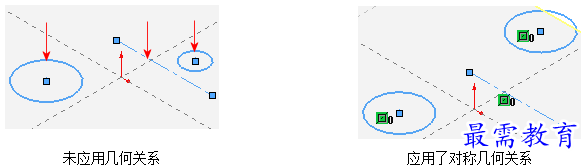

3、饶同一基准面上生成的 3D 草图之间的对称几何关系。

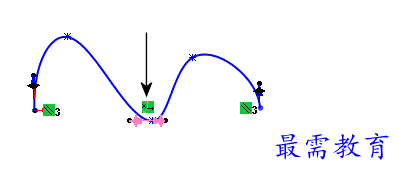

4、带样条曲线控标的几何关系，如沿轴上或控标之间的几何关系。

6、相等几何关系。

7、在面和样条曲线之间的相切或相等曲率几何关系。

8、圆弧和其他草图实体之间的几何关系。

9、圆弧之间的几何关系，如同轴心、相切或相等。

10、在直线和基准面之间，或在两个点和基准面之间应用的正视于。

11、在 3D 草图中，您可沿整体 X 轴、整体 Y 轴、或整体 Z 轴绘制实体。

12、圆锥和 3D 草图直线之间的同轴心和垂直几何关系。
