Solidworks2020空间中的点调整

下面给大家介绍的是Solidworks2020空间中的点调整，希望能帮助到大家！

1.如果您以空间中的点作为 变形点，请选择一条线性边线、两个点或顶点、一个平面或一个基准面作为 变形方向。 对于面、边线或顶点上的点，只有在需要使用不同于默认的方向时，才有必要另选一个 变形方向。 如果需要，请单击 反转变形方向。

2.在 变形距离框中，设定一个值。

3.在变形区域下：

(1)在 变形半径框中，设定一个值。 半径值决定围绕所选点的球状影响范围。

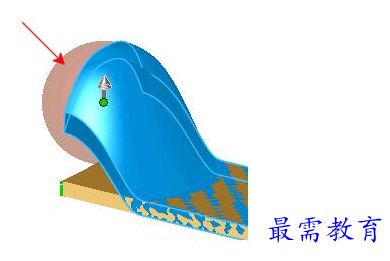

显示 变形半径值如何围绕点来影响形状的点变形。

假想球体（红色箭头）代表 变形半径的值。

(2)选择变形区域将变形局限于所选面周边以内的区域。 如果您选择了面上的点和变形区域，默认情况下，变形将局限于所选面周边以内的区域。如果您选择了顶点、边线上的点或者空间中的点，则变形区域不会直接影响变形。
