Solidworks2020清除保持边界

下面给大家介绍的是Solidworks2020清除保持边界的方法，希望能帮助到大家！

如果选择了变形区域，则清除保持边界以达到以下效果：

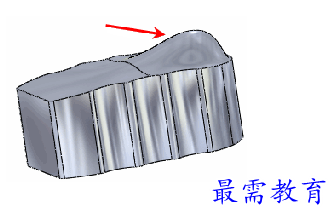

初始零件

使用空间中的点的变形。

所有范例使用相同的变形面（红色箭头）。

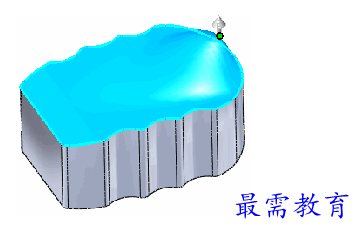

保持边界 已清除

仅对于额外的面仅对于额外的面

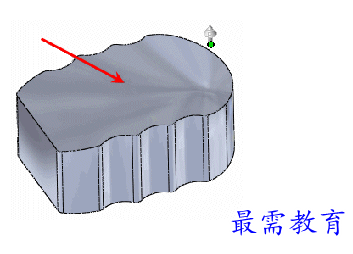

选择顶面作为 要变形的额外面

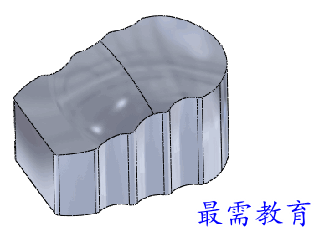

结果：

只有顶面发生了变形，侧面则实际上被拉伸以与顶面相交。

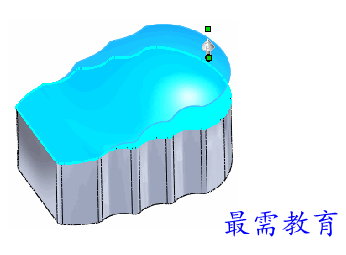

保持边界保持边界

结果：

只有所选的面才受影响。 所有其它面都不变。

移动 形状精度滑杆来控制曲面品质。 提高品质也将提高变形特征的成功率。

例如，如果获知一错误信息 无法替换几何体，可将滑杆右移。 仅在需要时移动滑杆；提高曲面精度会降低其性能。
