UGNX5.0下裤扣造型

简要操作步骤：

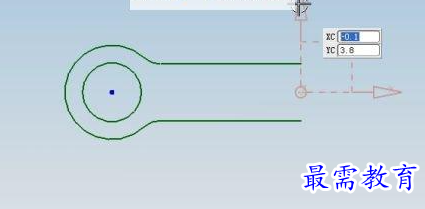

第一步 运行UGNX5.0软件，选择新建命令出现文件新建对话框，输入名称点击确定。选择草图命令出现草图对话框选择草绘面点击确定，选择圆命令绘制圆继续选择圆命令绘制圆，选择直线命令绘制直线，继续选择直线命令绘制直线，选择快速修剪命令出现快速修剪对话框，对绘制的草图进行修剪，选择圆角命令出现创建圆角对话框，选择圆角方法创建圆角，如图所示：

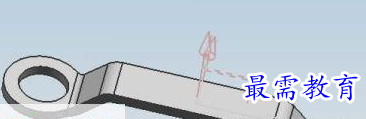

第二步  选择UGNX5.0 草图的直线命令绘制直线，选择镜像曲线命令出现镜像曲线对话框，选择镜像中心线，点击确定选择完成草图，选择垫片命令出现垫片对话框，选择应用创建垫片特征完成，选择法向除料命令出现法向除料对话框，选择要除料对象，选择方向点击应用，如图所示：

第三步 选择UGNX5.0草图命令出现创建草图对话框，选择直线命令创建直线，选择完成草图，选择折弯命令出现折弯对话框，输入折弯属性，设置折弯参数点击应用，选择草绘命令出现创建草图对话框，选择草绘面点击确定，选择直线命令绘制直线，选择完成草图。选择折弯命令出现折弯对话框设置折弯属性和折弯参数 创建折弯完成，使用同样的方法创建另一边的折弯，创建完成的下裤扣造型如图所示：

保存文件
