UG钣金折弯屏蔽罩的构建
提问人:刘团圆发布时间:2021-09-14
简要操作步骤:

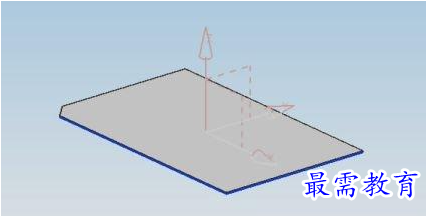

第一步 运行UGNX5.0软件,选择新建命令,出现文件新建对话框,输入名称点击确定,选择草图命令出现创建草图对话框选择草绘面,点击确定。选择矩形命令出现矩形对话框绘制矩形,选择直线命令,绘制直线,选择快速修剪命令对草图进行修剪。选择完成草图,选择垫片命令,出现垫片对话框,选择界面几何图形,输入厚度点击应用,如图所示:
第二步 选择折弯命令出现弯边对话框,设置弯边属性和折弯参数,点击确定。继续选择折弯命令出现折弯对话框,选择折弯参数创建折弯特征,继续选择折弯命令创建折弯特征 创建弯边特征我们就不一一展示了,创建完成的钣金折弯屏蔽罩如图所示:
