用ug画一根弯曲的管子

提问人:刘团圆发布时间:2021-09-14

下面给大家介绍的是怎么用ug画一根弯曲的管子的方法,喜欢的朋友可以一起来学习画一画。

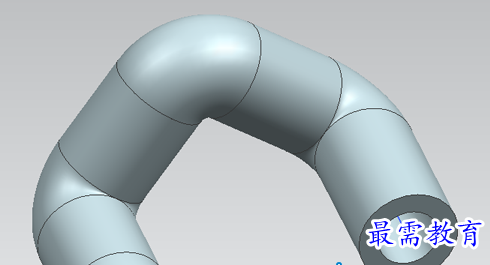

效果图:

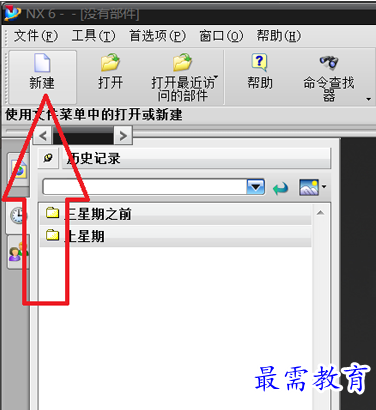

第1步、首先打开UG软件,点击“新建”按钮。

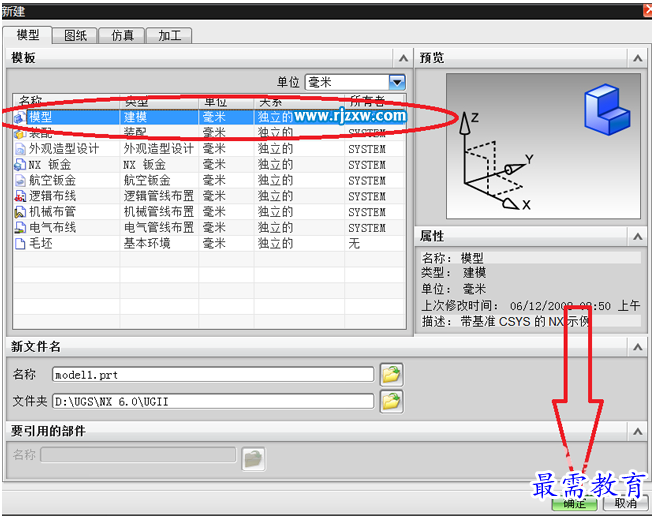

第2步、在弹出窗口中选择“模型”后,点击确定。

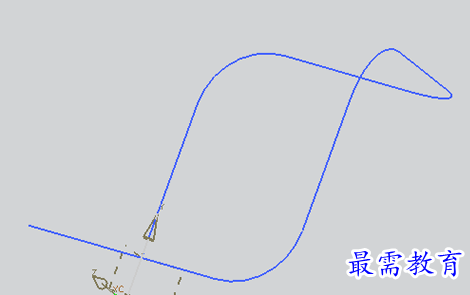

第3步、管道命令的使用,需要有一条引导线,再这里绘制了一条算是立体的引导线,


第4步、管道生成后效果更明显。

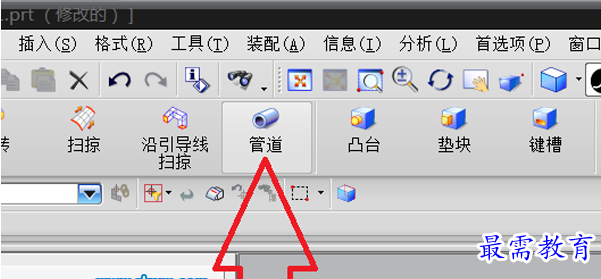

第5步、找到管道命令,如果没有,就需要自己调出来。


第6步、


第7步、在弹出的管道命令对话框中填好:引导线,管道外径,管道内径等参数。


第8步、完成后的效果。
