UG怎么绘制日本忍者镖的方法
提问人:刘团圆发布时间:2021-09-14
下面给大家介绍的是UG怎么绘制日本忍者镖的方法,喜欢的朋友可以一起来学习做一做哦!
效果图:
第1步、首先,新建一个空白文档。

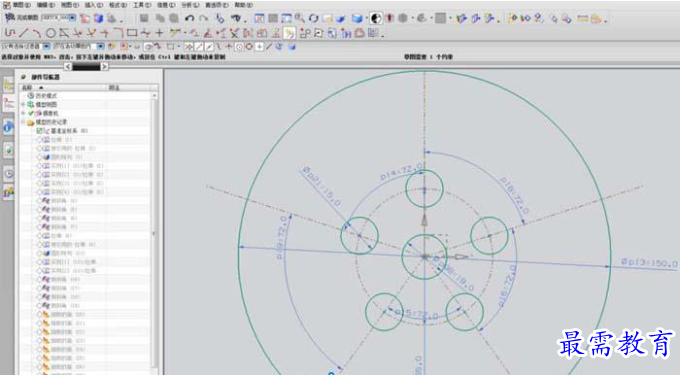

第2步、单击拉伸命令,选择xy平面为基准平面,进入草图,完成如下图形绘制,完成草图,输入相关参数值完成拉伸操作。
第3步、然后进行图形的拉伸。

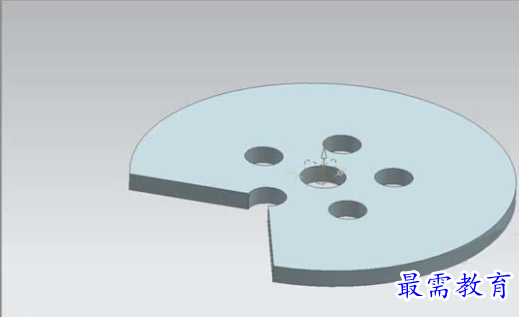

第4步、然后拉伸好的图形就出来了。
第5步、单击拉伸命令,选择xy平面为基准平面,进入草图,完成如下图形绘制,完成草图。

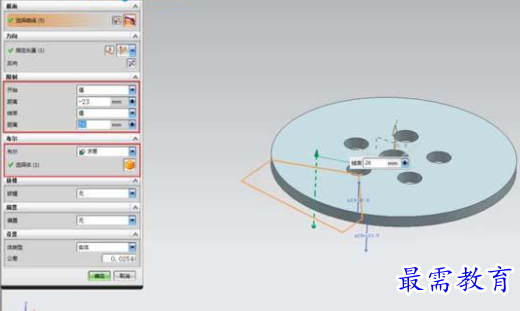

第6步、进入拉伸对话框,布尔运算选择为求差,完成拉伸操作。

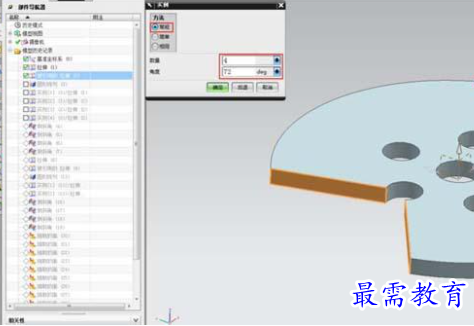

第7步、然后进行旋转。效果如下:
第8步、单击插入-关联复制-实例特征命令,选择圆形阵列,
第9步、选中上步拉伸,方法选择常规-输入相关参数值,基准轴选择Z轴,完成实例特征操作。

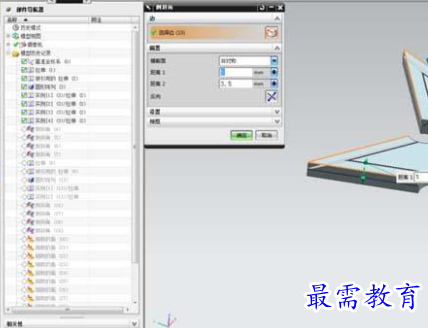

第10步、对本实例相关位置进行斜角处理。
第11步、按Ctrl+j编辑对象颜色。完成忍者镖的建模操作。
