UG中怎么在球上画滚花

下面给大家介绍的一下UG中怎么在球上画滚花，喜欢的朋友可以一起来学习做一做。

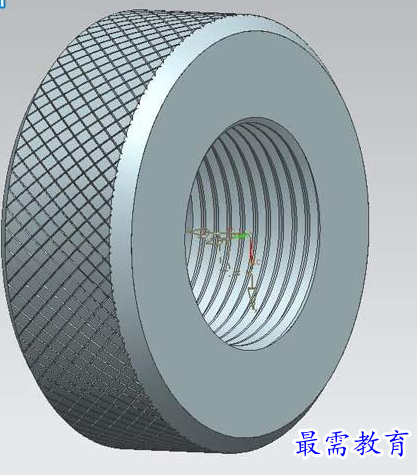

效果图：

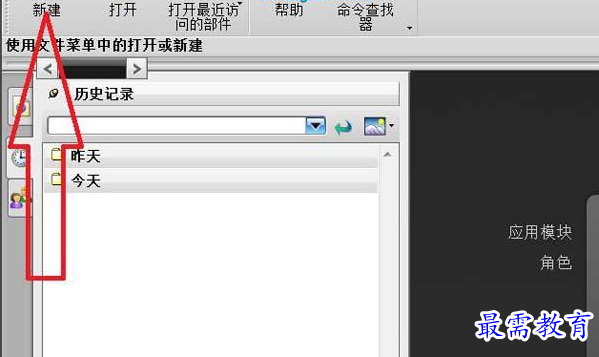

第1步、打开UG软件，点击新建功能。

第2步、选择模型，设置一个英文名，点击确定。

第3步、绘制一个圆环出来，绘制一个三角形，使其一个角深入表面一点点，如果现在还不太明白我说的，没关系，继续往下看就会明白了。这个三角形是用来做扫掠命令的轮廓草图。

第4步、绘制一条紧贴滚花面的螺旋线，这条螺旋线是用来做扫掠命令的路径。

第5步、使用扫掠命令，做出如图所示的扫掠零件。

第6步、把调节螺母毛胚和刚才做的扫掠零件，使用布尔操作中求差，求差后，毛胚表面生成一个细长的V型面（其实就是三角形的角在滚花表面沿螺旋线切出来的痕迹）

第7步、然后就是要把这个痕迹（V型面）阵列，点击实例特征命令。

第8步、在弹出窗口中，选择图样面。

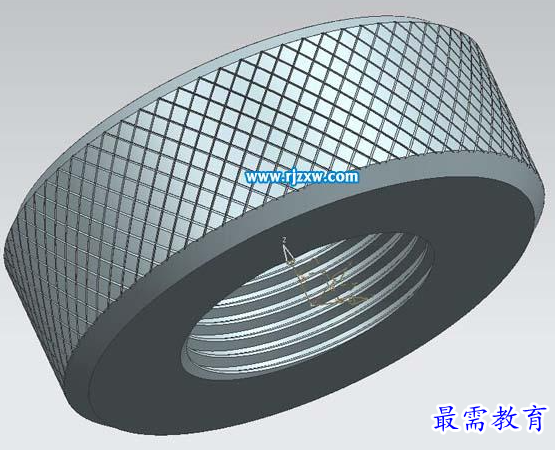

第9步、然后在弹出窗口中填好一系列信息，可以看到小编填的数据，面：选中，那个V型面，它是有两个面组成的轴：选择中心轴，把角度设置的是5°，72个刚好是360°，完成后的效果如图所示：

第10步、接下来就是重复上述步骤，只不过再做螺旋线时把方向改一下，原来是右旋，再做的时候改成左旋。
