UG模具设计需要掌握斜顶顶出距离测量

第1步、打开产品数据，找到分析工具栏中的测量工具，测量出脱模方向上的最大倒扣量，测出为26.32mm。

第2步、确定斜顶设计角度，一般在6°~10°之间，例子采用了10°,在软件中测量方法如下，这个是设计者自己确定的数值。

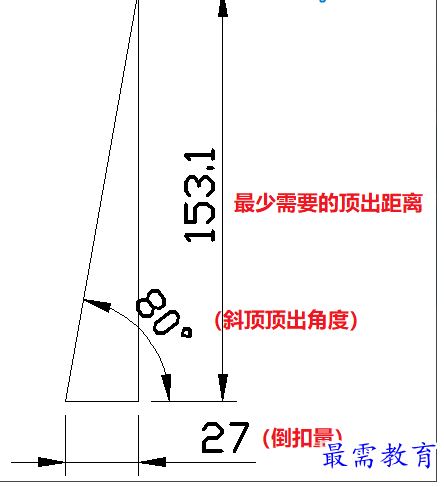

第3步、定好角度后，然后在Autocad中利用画出对应的三角形，利用测量工具算出最少需要的顶出距离，测出最少需要153mm。

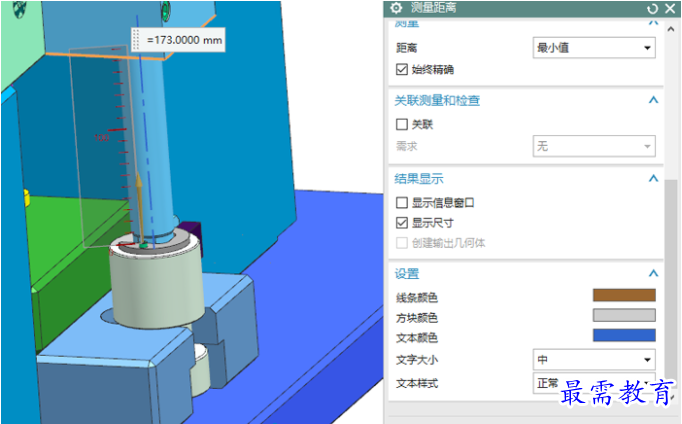

第4步、实测模具设计完成后顶出距离够不够，根据下图可以看出173>153mm，所以顶出距离没问题（测量方法与步骤一类似）。
