UG绘制水壶的方法

下面给大家介绍的是UG绘制水壶的方法，喜欢的朋友可以一起来学习哦！

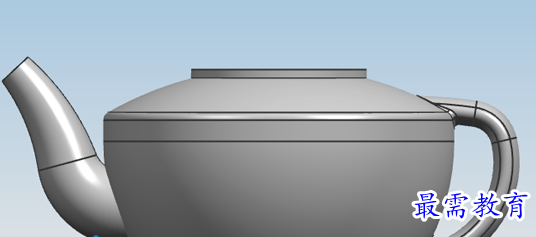

效果图：

第1步、打开UG软件，使用NX旋转指令，创建出壶身；设计时要注意草绘截面的操作，你画的截面质量如何，直接影响壶身的外观；

第2步、扫掠壶把，壶把可以使用扫掠命令来创建，不过要先构线，在线做好后才能使用此命令，构线时，要注意与壶身协调；

第3步、倒R角，在壶身与壶把的连接处，倒圆角以增强其流线型设计；然后进行镜像特征出来。

第4步、扫掠壶嘴；此步的操作与第二步壶把创建过程一样；

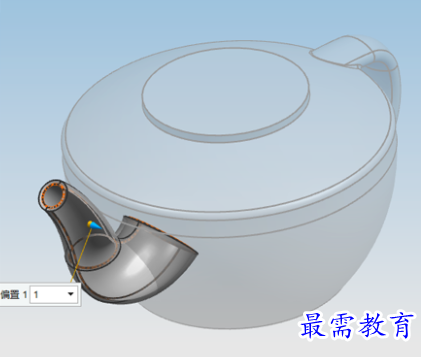

第5步、镜像特征，由于壶嘴是对称的，在扫掠出一边的曲面后，使用镜像特征得到另一边，如下图

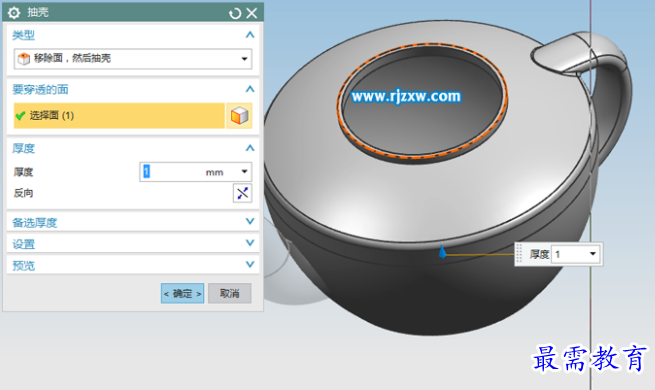

第6步、抽壳，刚创建的壶身是实心的，由于水壶是要装水的，就要对其进行抽壳操作；如下图：

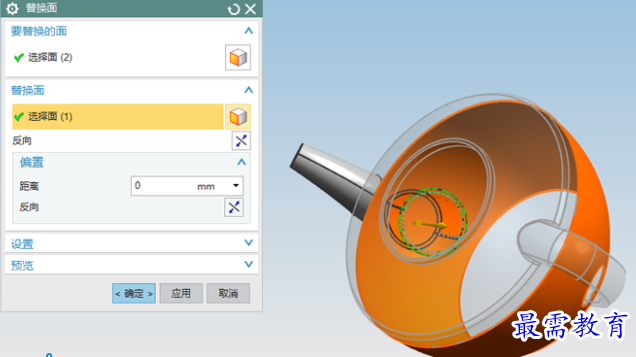

第7步、替换面，壶嘴与壶身的连接处有多余的特征，使用替换面把其替平，如下图：

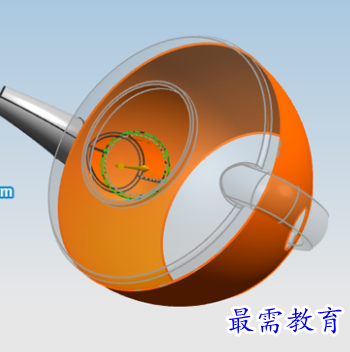

第8步、修剪体，壶身与壶嘴还没有做通，使用修剪体命令，把相交处的实体给剪掉，如下图：

第9步、求和，通过布尔运算之求和命令，把壶身与壶嘴连接，这样一把水壶就设计完成了，

第10步、要是你会UG软件，就根据此步骤设计一下吧。

第11步、效果就出来了。
