Pro/E自顶向下设计方法

在Proe中进行产品整体设计时，可以先把一个产品的每个零件都设计好，再分别拿到组件中进行装配，装配完成后再检查各零件的设计是否符合要求，是否存在干涉等情况，如果确认需要修改，则分别更改单独的零件，然后再在组件中再次进行检测，直到最后完全符合设计要求。由于整个过程是自下（零件）而上（组件）的，所以无法从一开始对产品有很好的规划，产品到底有多少个零件只能到所有的零件完成后才能确定。这种方法在修改中也会因为没有事前的仔细规划而事倍功半。 这种自下而上的设计，在有现成的产品提供参考，且产品系列单一的情况下还是可以使用的。但在全新的产品设计或产品系列丰富多变的情况下就显得很不方便。

所以，Proe给我们提供了一种十分方便的设计方法——TOP-DOWN设计。TOP-DOWN设计是指从已完成的产品进行分析，然后向下设计。将产品的主框架作为主组件，并将产品分解为组件、子组件，然后标识主组件元件及其相关特征，最后了解组件内部及组件之间的关系，并评估产品的装配方式。掌握了这些信息，就能规划设计并在模型中总体设计意图。

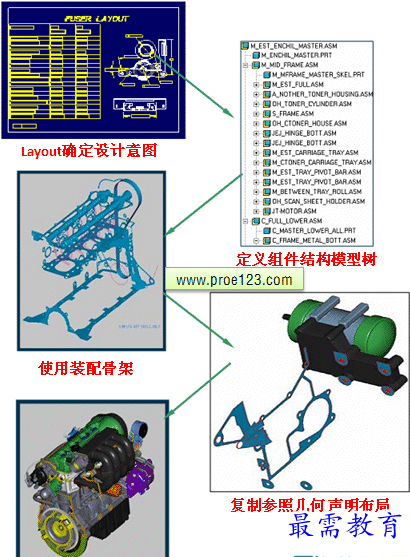

TOP_DOWN 设计有很多优点，它既可以管理大型组件，又能有效地掌握设计意图，使组织结构明确，不仅能在同一设计小组间迅速传递设计信息、达到信息共享的目的，也能在不同的设计小组间同样传递相同的设计信息，达到协同作战的目的。这样在设计初期，通过严谨的沟通管理，能让不同的设计部门同步进行产品的设计和开发。图1为TOP-DOWN经典设计流程。
