Proe工程图中创建旋转破面视图

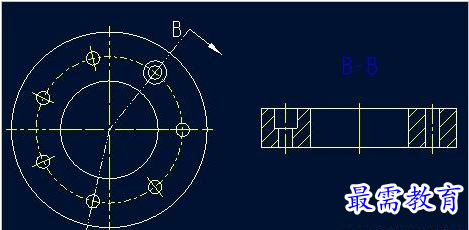

Proe工程图的选择剖面视图必须由一般视图来创建，这个不同一般剖面视图和阶梯剖面视图的创建。本节将详细介绍旋转剖面视图的创建，效果如图1。

1、在零件模式的“视图管理器”中创建剖面B。

2、在菜单管理器中选择“偏移”->”双侧”->”单一”->”完成”。

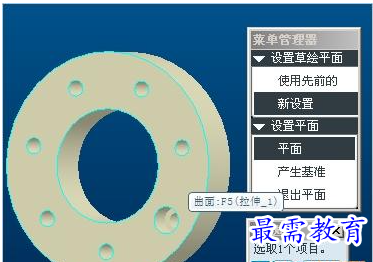

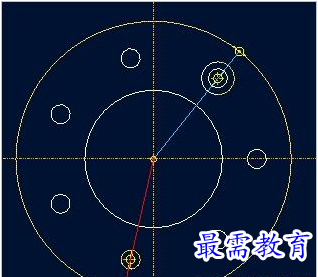

3、选择，如图2中的平面作为草绘平面，绘图如图3截面，并确定。

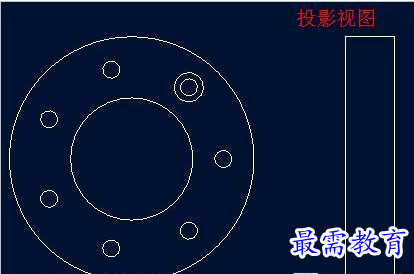

4、在工程图模块中创建如图4的一般和投影视图。

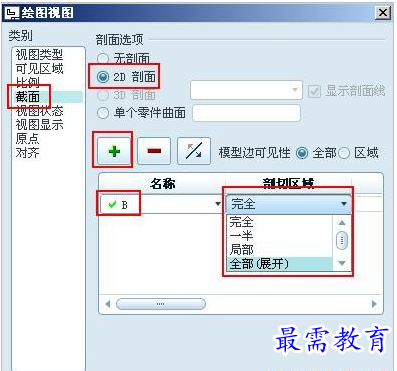

5、双击右侧一般视图，打开“绘图视图”对话框，按照图5操作即可完成旋转剖面视图的创建。
