Origin9.1在图中插入箭头的方法

在使用Origin软件绘制图表的过程中，有时候需要对图中某个或某几个数据点做重点说明，此时就需要用到Origin的“箭头”工具，见软件左侧工具条中的箭头按钮，长时间按下会弹出箭头工具、曲线箭头工具的选项。本文以在Origin9.1为例，图文详解在图中插入箭头的方法。

选择箭头工具后，光标变成十字形，在屏幕中拖动，绘制箭头。注意，绘制过程中按住Shift键可绘制水平和垂直的箭头。

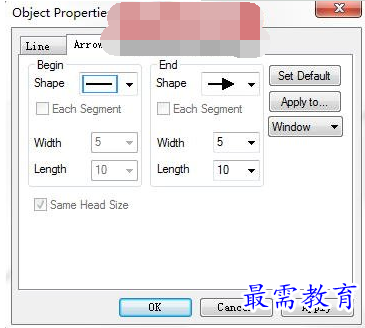

双击绘制好的箭头，弹出对象属性对话框，设置箭头的线型和箭头尺寸等参数。

若要使用曲线箭头工具，则要求用三个点连成的折线表示箭头曲线，用最后一个点来确定箭头的指向，下图即为绘制过程中(要求第一点和最后一点在数据曲线的同一侧)

绘制完成后的效果：

有的文献中有下图这样的效果，即用圆圈或矩形框住数据点：

这只需要用绘制圆形工具，绘制一个圆形对象后：

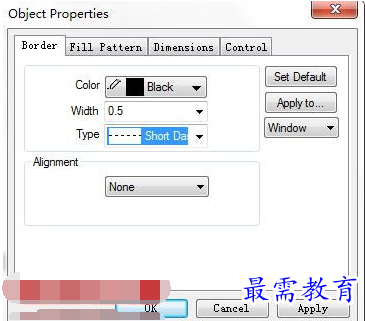

双击圆形，修改其填充(Fill Pattern)为无色，边框为虚线，再加上一个线型为虚线的箭头就可以了
