Pro/E钣金设计概述

提问人:刘团圆发布时间:2021-09-10

钣金件一般是指具有均一厚度的金属薄板零件,机电设备的支撑结构(如电器控制柜〉、护盖(如机床的外围护罩)等一般都是钣金件。跟实体零

件模型一样,钣金件模型的各种结构也是以特征的形式创建的,但钣金件的设计也有自己独特的规律。使用Pro/ENGINEER软件创建钣金件的过程大致如下:

(1)通过新建一个钣金件模型,进入钣金设计环境。

(2)以钣金件所支持或保护的内部零部件大小和形状为基础,创建第一钣金壁(主要钣金壁)。例如设计机床床身护罩时,先要按床身的形状和尺寸创建第一钣金壁。

(3)添加附加钣金壁。在第-钣金壁创建之后,往往需要在其基础上添加另外的钣金壁,即附加钣金壁。

(4)在钣金模型中,还可以随时添加一些实体特征,如实体切削特征、孔特征、圆角特征和倒角特征等。

(5)创建钣金冲孔(Punch) 和切口(Notch) 特征,为钣金的折弯作准备。

(6)进行钣金的折弯(Bend) 。

(7)进行钣金的展开(Unbend) 。

(8)创建钣金件的工程图。

在Pro/ENGINEER系统中,用户创建的第一个钣金壁特征称为第一钣金壁(First Wall),之后在第一钣金壁外部创建的其他钣金壁均称为分离的钣金壁(Unattached Wall)。第一钣金壁和分离的钣金壁如图1和图2。

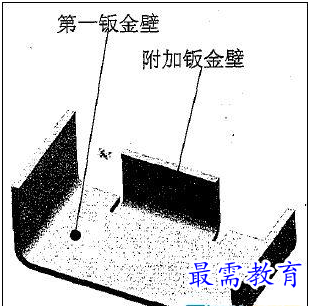

第一钣金壁和分离的钣金壁创建后,还可用“钣金壁”命令中的“平整壁”和“法兰壁”命令在其上添加附加钣金壁,如图3。
