自定义Pro/E材料库

模型的密度是在材料中定义的，材料属性中还包括密度，杨氏模量，泊松比，热膨胀系数等。本节主要讲解:1.如何自定义Pro/E材料库，2.把材料分配给模型。

1.自定义材料

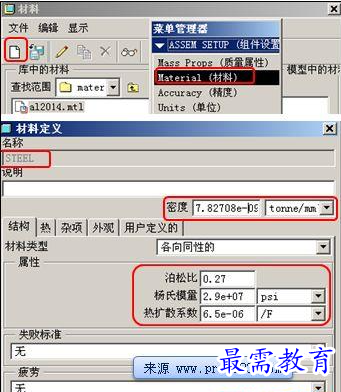

打开任意零件模型选择菜单“编辑”->“设置”->“Material(材料)”来打开材料对话框，如图1.

打开任意零件模型选择菜单“文件”->“属性”，在“模型属性”对话框中选择“材料”后面的“更改”来打开“材料”对话框。

在“材料”对话框中点击“新建”按钮就打开了“材料定义”对话框，可以定义新材料。其中材料类型、杨氏模量、泊松比、热膨胀系数4个属性是Mechica分析时候需要用的。

杨氏模量又称为弹性模量。对于一定的材料来说，杨氏模量是一个常数。杨氏模量表示压力和应变之间的关系，即在材料的屈服极限内，物体发生的形变和它受到的力是成正比的。杨氏模量=σ/ e ， 所以其单位即为压力单位和应变单位的比，其中压力σ 是单位面积受到的载荷，应变是长度的变化率。

泊松比是物体受到的纵向应变〈物体拉伸方向的应变〉和物体横向应变之间的比值，对于大多数的材料来说，其值一般在0.25-0.33 之间。

许多材料在不受约束状态下都具有热胀冷缩的特性，单位温度下物体的形变量即我们常说的热膨胀系数。单位是形变与温度的相应单位的比。

2.添加材料至模型

后只需在“库中的材料”中选择要添加的材料，点击向右的箭头就可以把材料添加到“模型中的材料”栏，点击“确定”后再生模型后重量就会更新，如图3。

3.Pro/E默认的材料库目录为：<Pro/ENGINEER 安装目录>textmaterials-library。可以通过设置选项来更改材料库目录，对企业用户来讲有一定的意义。
