在AutoCAD中创建三维弹簧的简单方法
提问人：刘团圆发布时间：2021-09-09

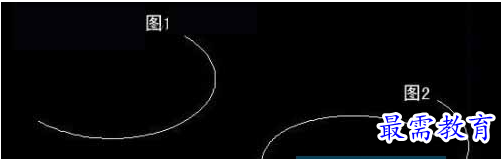

一、在俯视图画圆1/2圆，如图1。
二、将视图点为主视图将半圆旋转6度(这个度数可根据要求自定)，然后以一个端点为基点水平镜像，再换到俯视图选中一个半圆镜像，再换到轴测图删除多余的一个半圆。如图2。

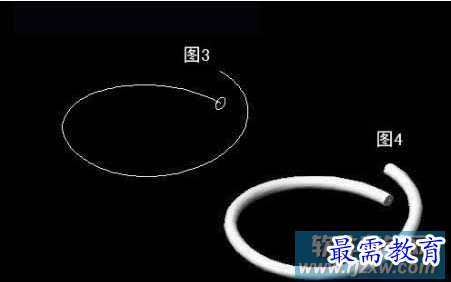

三、将视图点为主视图在一个端点上画圆(尺寸大小自定)，画好后如图3。
四、现在沿路径拉伸小圆，再拉伸面，直至完成如图4

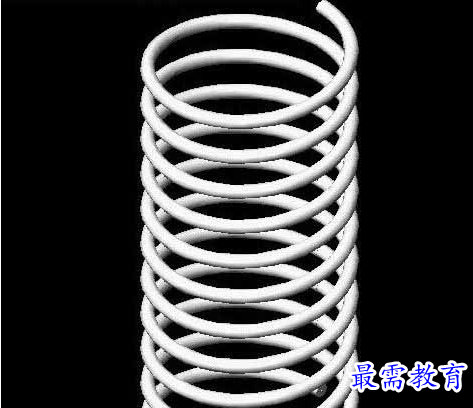

五、然后再阵列，数量自定
