使用PPT2016的图形工具绘制与编辑图形的方法

步骤1：创建一个新的演示文稿，删除第一张幻灯片中的占位符。在功能区“插入”选项卡的“插图”组中单击“形状”按钮，再在下拉列表中选择需要绘制的形状，如图1所示。

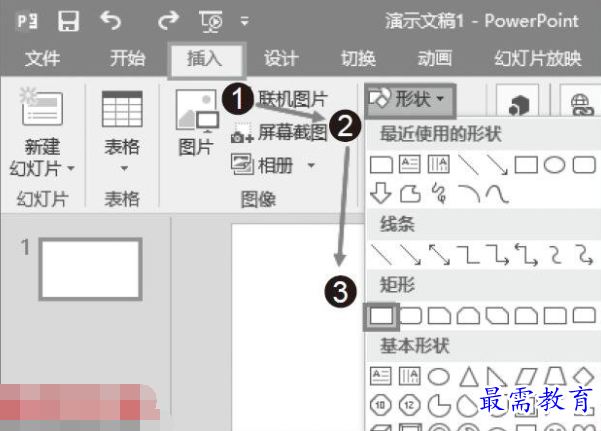

图1　选择需要绘制的形状

步骤2：在幻灯片中拖动鼠标即可绘制该形状。这里在幻灯片中绘制1个矩形3个椭圆，如图2所示。

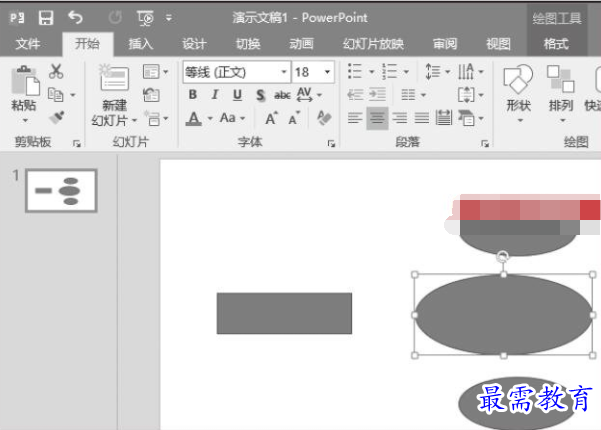

图2　绘制图形

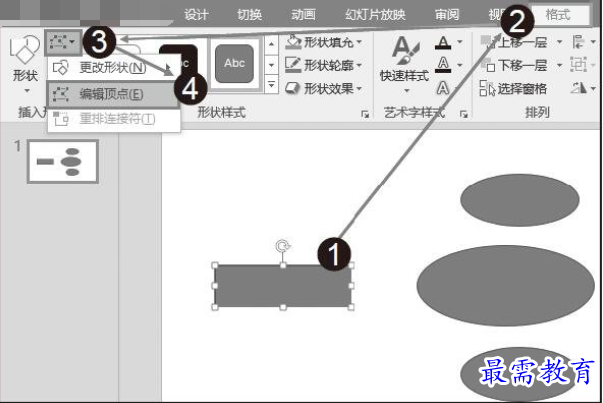

步骤3：如果对系统自带的图形不满意，还可以自行调整，选择幻灯片中的矩形，在功能区中打开“格式”选项卡，单击“插入形状”组中的“编辑形状”按钮，选择“编辑顶点”选项，如图3所示。

图3　选择“编辑顶点”选项

步骤4：进入顶点编辑状态，拖动矩形上的线条可添加顶点并更改图形的形状，如图4所示。

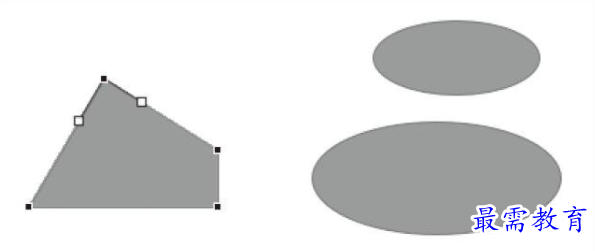

图4　更改图形的形状

步骤5：在图形上选择一个顶点，右击鼠标，在快捷菜单中单击“平滑顶点”选项，将顶点变为平滑顶点，如图5所示。

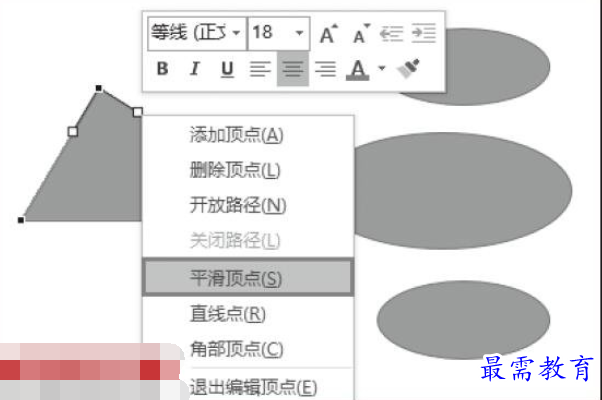

图5　单击“平滑顶点”选项

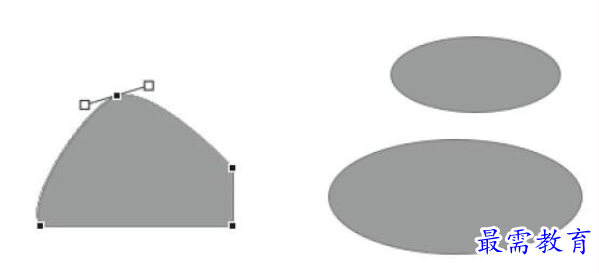

步骤6：此时曲线在该点处平滑过渡，如图6所示。

图6　平滑过渡

步骤7：拖动顶点两侧的控制柄改变曲线的弧度，对图形的形状进行编辑，如图7所示。

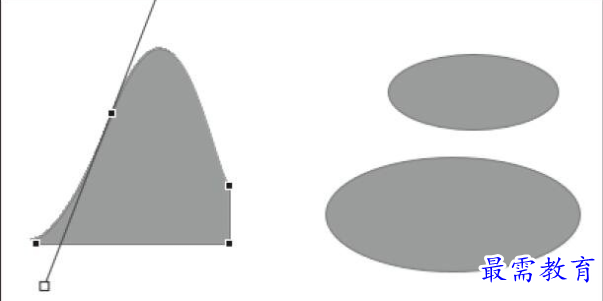

图7　对图形的形状进行编辑

步骤8：在“格式”选项卡的“形状样式”组中单击“其他”按钮，在下拉列表中选择一款样式应用到绘制的椭圆，如图8所示。

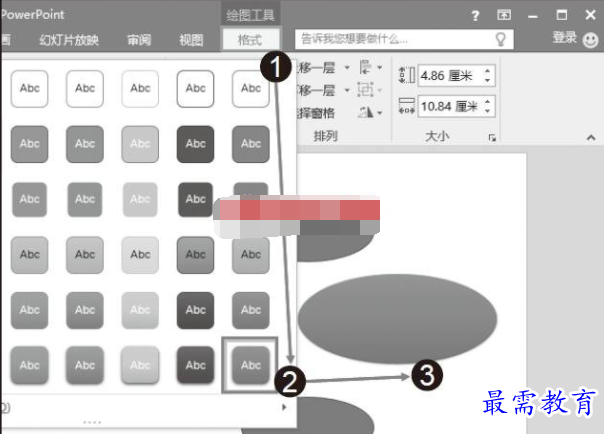

图8　选择形状样式

技巧点拨

在图形顶点的快捷菜单中，选择“添加顶点”和“删除顶点”选项能够在图形上新增或删除顶点。选择“开放路径”选项时，图形将由封闭的图形变成开放图形。选择“平滑顶点”选项时，曲线在顶点处平滑过渡，顶点两侧的控制柄长度相同。选择“直线点”选项时，顶点两侧的控制柄位于一条直线上。

步骤9：鼠标右击绘制的直线，在快捷菜单中单击“设置形状格式”选项，如图9所示。

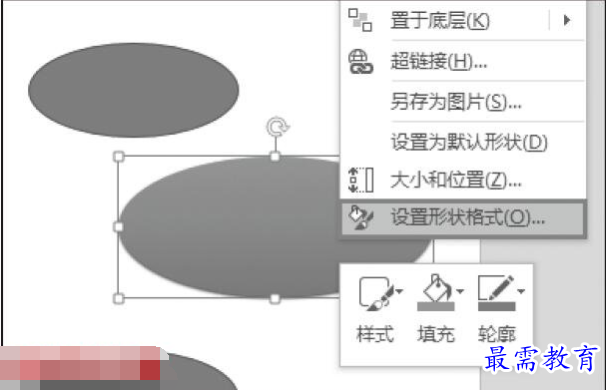

图9　单击“设置形状格式”选项

步骤10：打开“设置形状格式”对话框，使用该对话框可以对图形的样式进行设置。这里可对图形的填充线条、效果、大小属性进行设置，设置完后单击“关闭”按钮，如图10所示。

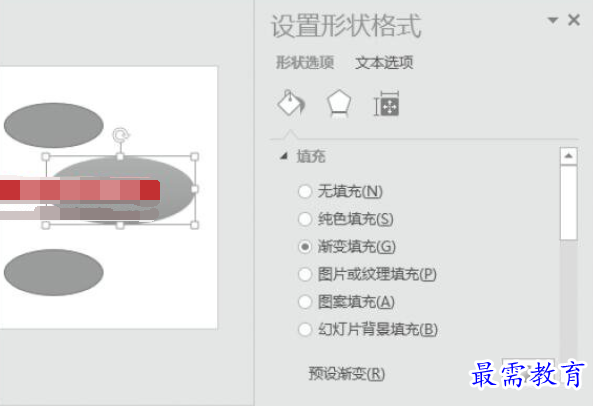

图10　“设置形状格式”对话框
