PPT2016合并形状功能

　　步骤如下：

　　1、启动PowerPoint 2016新建一个空白文档，然后切换到“插入”选项卡，点击“形状”，选择绘制一个圆形。注意，为了得到一个正圆形，绘制之前要先按下Shift键不放再拖动鼠标绘制，这样无论如何都是个正圆；

　　2、右击绘制的圆形，从右键菜单中选择“边框→粗细→6磅”，或者点击“其他线条”，再在右侧打开的窗格中设置更宽的边框；

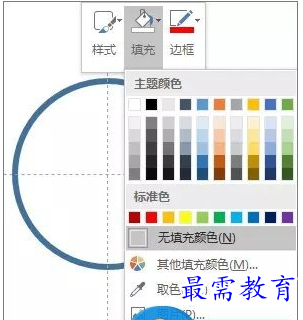

　　3、再次右击圆形，从右键菜单中选择“填充→无填充色”，即可得到一个圆环图形；

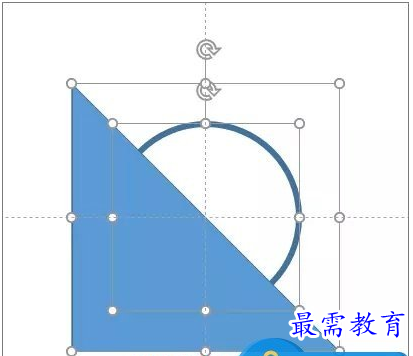

　　4、在幻灯片空白处右击，从右键菜单中选择“网格和参考线→添加垂直参考线（及添加水平参考线）”。将刚才制作的圆环的圆心对齐十字线的中心。这时再绘制一个等腰直角的斜三角色，愉好覆盖掉半个圆环；

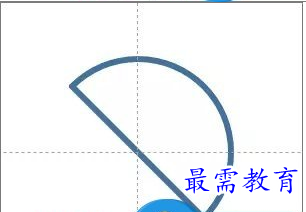

　　5、按Ctrl+A键全选三角形和圆环，再切换到“绘图工具-格式”选项卡中，点击工具栏左侧的“合并形状”从下拉菜单中选择“剪除”模式，即可得到一个半圆形的圆环了；

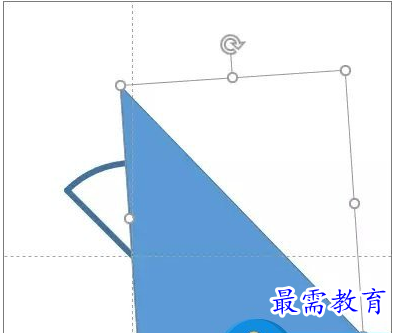

　　6、再绘制一个直角三角形，直角的一边对齐垂直参考线，覆盖住圆环的一侧。然后将这个直角三角线略做旋转，并稍移位置，确保直角线经过十字参考线的中心；

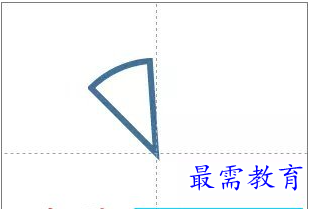

　　7、再次按Ctrl+A键全选形着，并再次应用“合并形状→剪除”模式，即可得到一个小的弧形了；

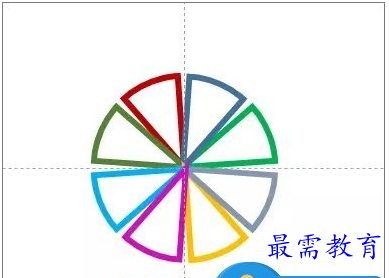

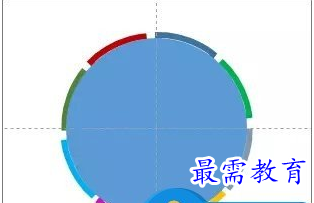

　　8、接下来就是复制这个弧形并粘贴出多个，围绕十字中心线旋转排列成一个圆形。每个弧形可以赋予不同的色彩。然后再绘制一个正圆形将中间部分覆盖。

　　9、最后，把覆盖的圆改变颜色，填充上文字。另外，再绘制箭头形着置于齿轮之上，通过旋转调整好位置，并将颜色一一对应，就可以得到本文开始所展示的图形效果啦。

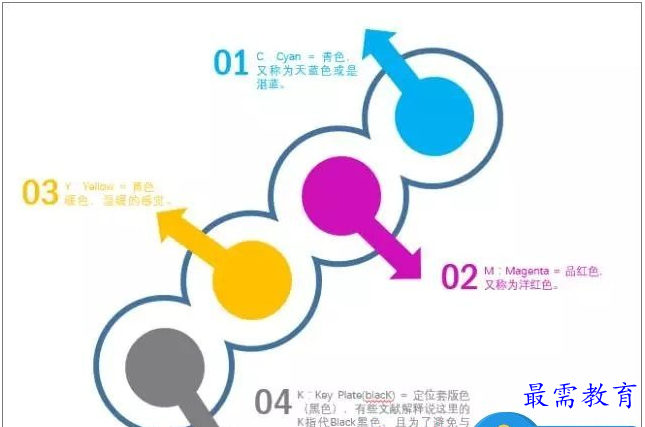

　　PS：举一反三，利用合并形状功能，还可以完成其他的图形效果，这里我们再看一个实例，同样先来看看效果图。

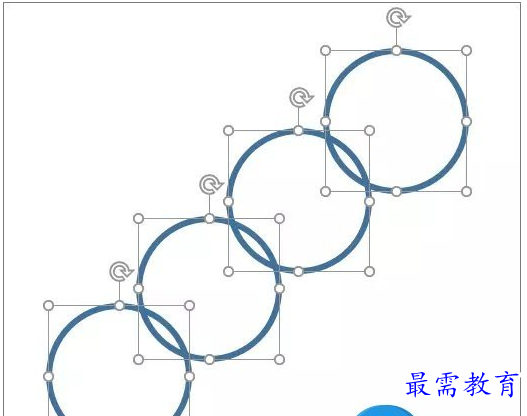

　　这个图的制作关键，其实就是先绘制出四个圆，进行重叠，然后在合并形状时，采用“组合”模式，即可得到连环的外形。再然后就是加入圆形、箭头、文字等各种元素就可以啦。
