Excel复合饼图的条饼图的更形象绘制方法介绍

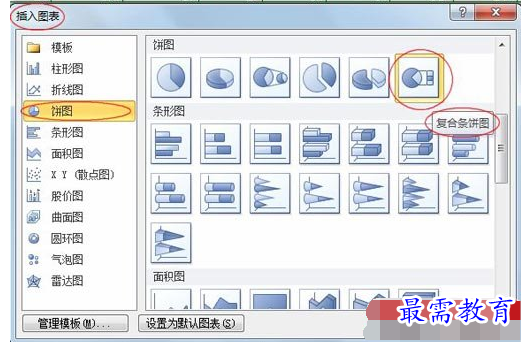

1、选中表中E84：L84单元格区域，插入条饼图：

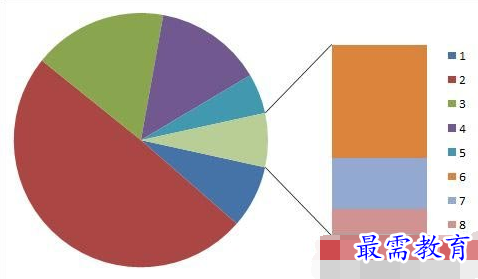

2、确定后，如下图：

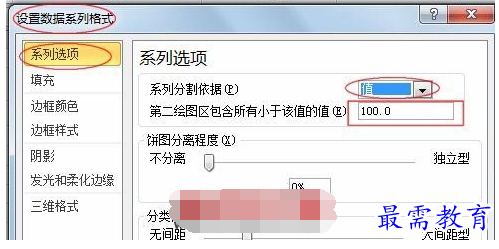

3、右键选中饼图数据系列，在弹出的右键菜单中“设置数据系列格式”选项，在“设置数据系列格式”选项卡中，点击“系列选项”中的“系列分割依据”下拉箭头，会弹出下拉菜单，在菜单中会出现：位置、值、百分比值和自定义四项选择，可以依据某个要求将部分数据从主饼图中分出，组合边上的堆积条形图(或子饼图)中去。本例选择“值”选项，第二绘图区包含所有小于该值的值，键入100，即小于100的数据点归入单列的条形图：

4、选定后，如下图，该图将作为合成时的背景图：

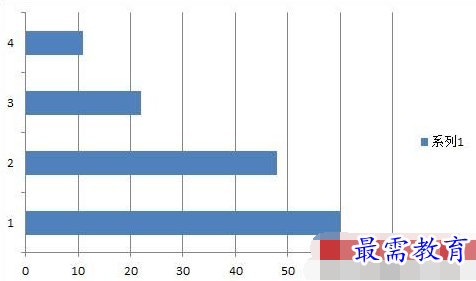

5、选取E、F、G、H所在单元格区域数据I84：L84，插入条形图：

6、右键选中条形，在“设置数据系列格式”选项卡中：

选“填充”-点选“自动”-勾选“以数据点着色”;

选“三维格式”-点开“棱台-顶端”-选“棱台”-在“宽度”和“高度”上各选合适数量，该选项选择时即时变化，适当调整;

点开“表面效果-材料”-边看边选一个合适的效果;

添置数据标志，使之位于条形顶端(右侧)，有些数据要手动添加;

为避免将来合成时的互相干扰，将图表的背景色、边框颜色均设为“无”，绘图区可置背景色;

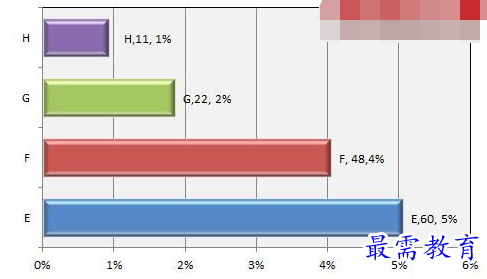

该图将作为合成时的前景图：

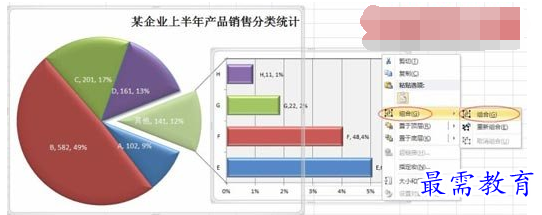

7、将边框与背景透明的图-6作为前景图拖曳到图-4上，适当调整大小，使条形图覆盖堆积柱形图，并与主饼图标注线吻合。并调整图表标题右移，使之在在合成图中居中。按住Ctrl键，选中前景和背景两图，在选中的范围内的右键菜单中选“组合”-“组合”，这时，所有图形全部组合。

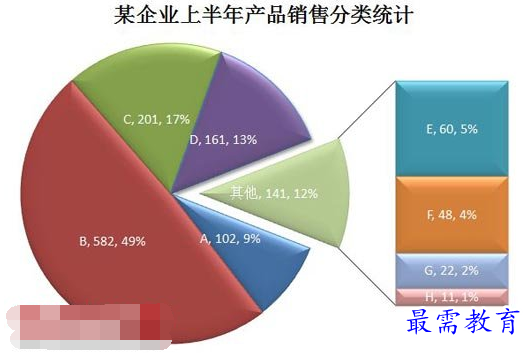

8、拼接合成组合完成如下：
